Diffuseur de gaz à haute pression

Présentation du produit

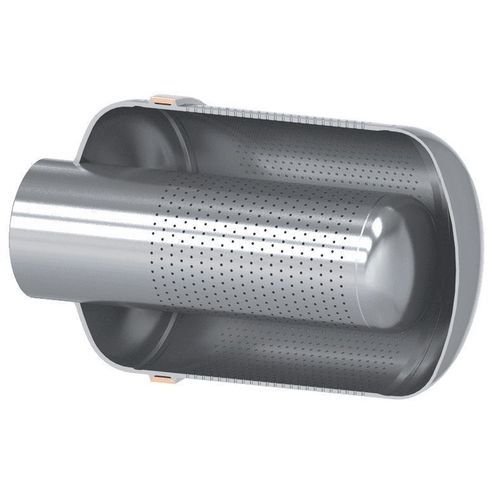

Le tube d'évacuation à deux étages IMI CCI est conçu pour réduire le bruit lors de l'évacuation de vapeur vers les condenseurs, en particulier dans les applications de dérivation de turbine avec de fortes chutes de pression. Sa conception multi-étages à orifice fixe répartit la chute de pression sur deux étapes afin de diminuer les émissions acoustiques et de protéger l'équipement aval. Conçu sur mesure pour chaque installation, le tube garantit un contrôle précis de la température de la vapeur, optimise le dimensionnement de la vanne de dérivation et du tube, et est soudé directement sur la conduite vapeur aval. Fabriqué en acier allié (inox en option), il convient aux condenseurs refroidis par eau ou par air et s'intègre aux systèmes de contrôle pour les centrales thermiques.

Avantages

• Réduit les niveaux sonores en répartissant la chute de pression sur deux étages dans les applications vapeur haute pression.
• Minimise les risques pour les éléments internes du condenseur et de la turbine en canalisant l'écoulement et en contrôlant la température de la vapeur.
• Diminue le coût d'installation grâce à l'optimisation du dimensionnement de la vanne et du tube et à la réduction des besoins de tuyauterie.

Caractéristiques principales

• Conception à chute de pression en deux étapes (multi-étages, orifice fixe).
• Construction à orifice fixe soudé ; soudé directement sur la conduite vapeur aval.
• Conception sur mesure par installation pour des performances précises.
• Compatible avec condenseurs refroidis par air ou par eau.
• Possibilité de mesure de débit.
• Corps en acier allié avec option acier inoxydable.
• Intégration aux systèmes de contrôle pour solutions thermiques d'usine.
• Contrôle précis de la température de la vapeur.
• Agencement compact adapté en aval de la vanne de dérivation.

Caractéristiques / spécifications techniques

• Fluides : Vapeur.
• Raccords : BWE ; Bride.
• Codes de conception : ASME B31.1 ; EN 12516-2.
• Certifications : PED ; NACE ; SIL ; CRN ; IBR.
• Construction : Corps en acier allié (inox en option) ; orifice fixe soudé, configuration multi-étages.
• Application : Dérivation de turbine et évacuation de vapeur vers condenseurs ; conception sur mesure par installation.
