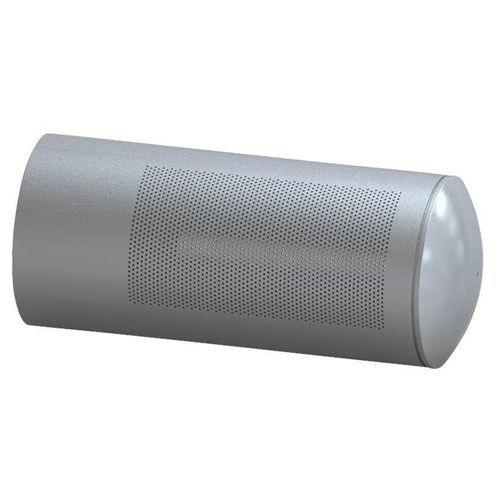

Silencieux de refoulement

de régulationde régulation de pressionde régulation de débit

Présentation
Le système Dump Tube d'IMI permet l'évacuation sûre et contrôlée de vapeur vers les condensateurs dans les applications de dérivation (bypass) des turbines. Conçu comme un orifice fixe, il réduit la pression de vapeur en aval de la vanne de dérivation jusqu'à la pression du condenseur. Chaque tube est dimensionné selon les conditions spécifiques de l'installation afin d'assurer des performances optimales et la protection des internes du condenseur et de la turbine. Le design supprime le besoin de refroidissement supplémentaire dans le condenseur et permet un contrôle en avance (feed-forward) précis via le DCS du client. Des configurations à deux étages sont disponibles en option et le dump tube peut également servir de débitmètre. Le système diminue le bruit et les sollicitations thermiques, réduit le coût d'installation grâce à des liaisons tuyauteries courtes et au dimensionnement combiné de la vanne de bypass et du dump tube, et permet un contrôle thermique prédictif avec des algorithmes feed-forward intégrés pour la régulation de l'eau de pulvérisation.

Caractéristiques principales

• Conception à orifice fixe pour réduction de pression
• Dimensionnement personnalisé pour chaque installation
• Compatible avec condensateurs refroidis par eau ou par air
• Peut fonctionner comme débitmètre
• Prend en charge des configurations simple ou à deux étages
• Construction en acier allié (inox en option)
• Conçu pour intégration dans des systèmes de contrôle feed-forward
• Soudé sur la tuyauterie vapeur aval pour une empreinte tuyauterie compacte

Applications et avantages
Évacuation sûre et contrôlée de vapeur vers les condensateurs en cas de bypass turbine ; réduction du bruit et protection des internes en répartissant la pression sur des étapes fixes ; permet un contrôle thermique précis et une régulation prédictive de l'eau de pulvérisation ; réduit le coût d'installation en limitant la longueur des tuyauteries et en autorisant un dimensionnement combiné de la vanne de dérivation et du dump tube.

Caractéristiques techniques

• Types de fluide : Vapeur
• Raccords : BWE; Bride
• Codes de conception : ASME B31.1; EN 12516-2
• Certifications : PED; NACE; SIL; CRN; IBR
• Construction : Acier allié (inox en option)
• Configurations : Simple ou deux étages (option)
• Fonctionnalité : Réducteur de pression à orifice fixe; peut faire office de débitmètre
• Contrôle : Conçu pour intégration feed-forward avec le DCS du client
