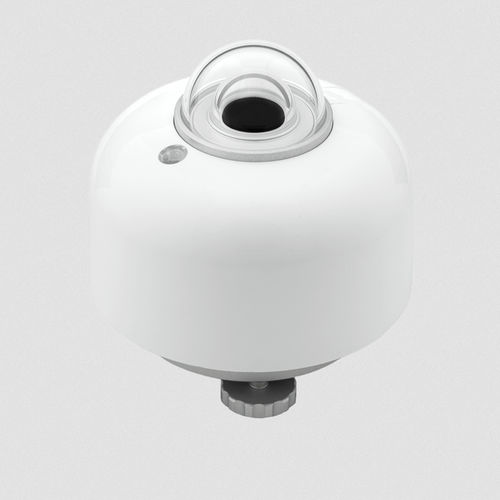

Pyranomètre de classe A SR200-A1

sortie de tensionanalogiquespectralement plat

Présentation
Le pyranomètre analogique spectrally flat ISO 9060 Classe A SR200-A1 mesure le rayonnement solaire hémisphérique avec précision et consommation électrique minimale. Il fournit une sortie analogique en millivolts, adaptée aux systèmes hérités et aux installations à faible consommation. Des options de capteur de température interne permettent l'enregistrement de la température du boîtier et la compensation thermique après acquisition.

Caractéristiques principales

• Pyranomètre spectrally flat ISO 9060:2018 Classe A
• Sortie analogique (plage mV) — remplacement pour instruments millivolt hérités
• Sensibilité nominale : 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a) : < 5 W/m²
• Options capteur température : Pt100 DIN Classe A (T1) ou thermistance 10 kΩ à 25 °C (T2)
• Irradiance compensée en température avec très faible dépendance résiduelle (< ±0,4 % avec correction)
• Conception passive pour consommation minimale
• Immunité aux surtensions niveau industriel : Niveau 2 (test 1 kV)
• Protection de dôme incluse (modèle DP01)
• Longueurs de câble : 3, 5, 10 ou 20 m
• Nivellement optionnel à ressort et options de montage sur tube
• Certificat d'étalonnage fourni ; incertitude < 1,8 % (k = 2)
• Traçabilité d'étalonnage vers WRR ; rapports de tests individuels fournis

Table technique
Grandeur mesurée : rayonnement solaire hémisphérique (W/m²)
Sortie analogique : tension (plage mV)
Sensibilité (nominale) : 10 x 10⁻⁶ V/(W/m²)
ISO 9060:2018 : spectrally flat Classe A
Conformité : IEC 61724-1:2021 système Classe A
Capteur de température : T1 = Pt100 DIN Classe A ; T2 = thermistance 10 kΩ (25 °C)
Immunité surtensions : Niveau 2, test 1 kV
Protection de dôme : incluse (DP01)

Spécifications additionnelles

• Zero offset (a) : < 5 W/m²
• Longueurs de câble disponibles : 3 / 5 / 10 / 20 m
• Nivellement : nivellement à ressort optionnel, avec/sans montage sur tube
• Grandeur d'entrée : température du boîtier (mesure interne disponible)
• Réponse en température : < ±1 % (-10 à +40 °C) sans correction ; < ±0,4 % (-30 à +50 °C) avec correction
• Incertitude d'étalonnage : < 1,8 % (k = 2)
• Traçabilité : WRR ; rapports de test individuels inclus
• Chauffage : non (version passive)
• Borne de terre : incluse (sécurité électrique)

Applications

• Suivi des performances des systèmes PV — conforme aux exigences IEC 61724-1 pour systèmes Classe A
• Stations météorologiques et recherches en énergie solaire nécessitant une réponse spectrale plate Classe A
• Remplacement de pyranomètres Classe A à sortie mV (ex. SR20 et modèles hérités)
• Environnements industriels exigeant une meilleure immunité aux surtensions et des dispositifs de mise à la terre

Remarques
La mesure interne de la température du boîtier (Pt100 ou thermistance 10 kΩ) permet la compensation thermique après acquisition pour réduire la dépendance en température des relevés d'irradiance. La conception passive minimise la consommation. Des accessoires (supports de nivellement, fixations, protection de dôme) sont disponibles. Chaque instrument est livré avec documentation d'étalonnage et rapports de tests individuels pour la réponse en température et directionnelle.

Spécifications techniques

• Modèle : SR200-A1
• Grandeur mesurée : rayonnement solaire hémisphérique (W/m²)
• Sortie analogique : tension (plage mV)
• Sensibilité (nominale) : 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a) : < 5 W/m²
• ISO 9060:2018 : spectrally flat Classe A
• Conformité : IEC 61724-1:2021 système Classe A
• Options capteur température : Pt100 DIN Classe A (T1) ou thermistance 10 kΩ (T2)
• Réponse en température : < ±0,4 % avec correction
• Incertitude d'étalonnage : < 1,8 % (k = 2)
• Traçabilité : WRR
• Immunité surtensions : Niveau 2 (test 1 kV)
• Protection de dôme : incluse (DP01)
• Longueurs de câble : 3 / 5 / 10 / 20 m
• Nivellement : nivellement à ressort optionnel ; montage sur tube optionnel
• Borne de terre : incluse (sécurité électrique)
