Pyranomètre de classe C SR05-LI19

analogiquesortie de tensionportable

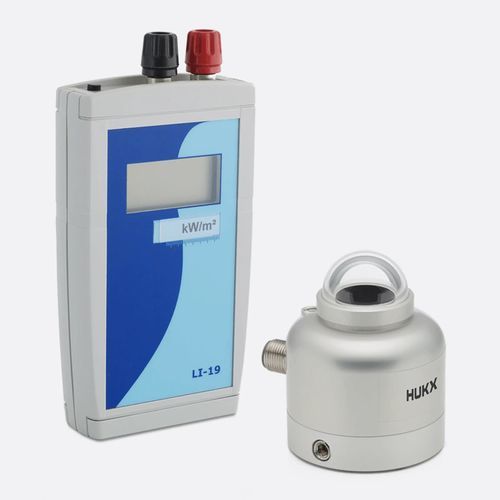

SR05-LI19 est un système pyranomètre portable associant le capteur de rayonnement solaire SR05-A1 et le lecteur portable/enregistreur LI19. Il offre une solution compacte et transportable pour des mesures mobiles sur le terrain et des enregistrements de courte durée, convertissant la sortie du capteur en W/m² pour lecture et stockage immédiats.

Caractéristiques principales

• Système portable : SR05-A1 fourni avec le lecteur portatif LI19 et une mallette de transport.
• Conforme à ISO 9060:2018 spectrally flat Classe C (qualité modérée) pour les mesures de rayonnement hémisphérique.
• SR05-A1 fournit une sortie millivolt analogique (mV) ; LI19 propose affichage, conversion A/N 16 bits et stockage interne des données.
• LI19 peut être pré-programmé pour une utilisation immédiate et accepte la programmation de sensibilité via l'interface PC.

Applications / remarques d'utilisation

• Convient aux observations générales du rayonnement solaire (hémisphérique, champ de vue 180°).
• Peut être monté horizontalement, incliné (plan du capteur) ou inversé pour mesurer le rayonnement réfléchi.
• Utilisable en plein soleil naturel et sous simulateurs solaires à lampes.
• Conçu principalement pour des campagnes mobiles sur le terrain, l'enseignement, des démonstrations et l'enregistrement à court terme ; LI19 est compatible avec d'autres pyranomètres et capteurs de flux de chaleur lorsqu'il est configuré.

Caractéristiques / spécifications techniques

• Mesurande : rayonnement solaire hémisphérique (W/m²).
• Classification ISO 9060:2018 (SR05-A1) : spectrally flat Classe C.
• Équivalent ISO 9060:1990 : pyranomètre de seconde classe.
• Conformité : IEC 61724-1:2021 système Classe B.
• Niveau de performance OMM : pyranomètre de qualité modérée.
• Incertitude d'étalonnage : < 2.4 % (k = 2).
• Traçabilité d'étalonnage : traçabilité WRR.
• Plage spectrale (SR05) : 285 à 3000 × 10⁻⁹ m.
• Sensibilité (nominale, SR05) : 10 × 10⁻⁶ V/(W/m²).
• Sortie (SR05-A1) : millivolt analogique (mV).
• Longueur de câble standard (SR05) : 3 m.
• Température de fonctionnement nominale (SR05) : -40 à +80 °C.
• Réponse en température (SR05) : < ±3 % (de -10 à +40 °C).
• Chauffage : non (SR05 sans chauffage).
• Capteur d'inclinaison : non.
• Affichage LI19 : rayonnement solaire en W/m² lorsque la sensibilité SR05 est programmée.
• Définition des valeurs stockées LI19 : minimum, maximum et moyenne sur l'intervalle de stockage avec conversion en W/m².
• Conversion A/N LI19 : 16 bits.
• Dépendance thermique LI19 : < 0.5 % + 3×10⁻⁶ V sur la plage nominale.
• Fréquence d'affichage LI19 : 1 s⁻¹.
• Type de piles LI19 : 2 × AA ; autonomie > 50 jours avec piles neuves.
• Plage d'intervalle de stockage LI19 : 2 à 65535 s (sélectionnable) ; capacité de stockage : 3518 mesures.
• Température de fonctionnement nominale LI19 : -10 à +40 °C.
