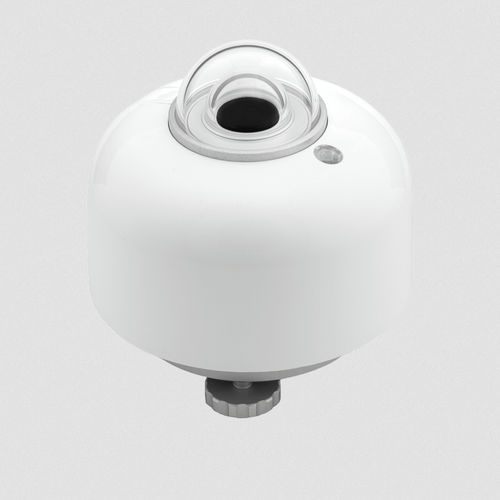

Pyranomètre de classe B SR100-A1

analogiquesortie de tensionpour applications de test d'énergie solaire

Présentation
Le pyranomètre analogique SR100-A1, Class B spectralement plat selon ISO 9060, est conçu pour la mesure fiable du rayonnement solaire hémisphérique. Il fournit une sortie analogique en millivolts pour la surveillance de l'irradiance, intègre un capteur Pt100 pour la mesure de la température du boîtier et convient comme remplacement des capteurs analogiques historiques. L'appareil offre une immunité aux surtensions au niveau industriel et est livré avec un protège-dôme (DP01).

Principales caractéristiques

• Classe B spectralement plat (ISO 9060:2018)
• Conforme aux exigences système IEC 61724-1 Classe B
• Sortie tension analogique (plage mV) pour la mesure de l'irradiance
• Sensibilité nominale : 10 × 10⁻⁶ V/(W/m²)
• Capteur de température interne Pt100 DIN Classe A (température du boîtier)
• Immunité aux surtensions : niveau 2, niveau d'essai 1 kV
• Protège-dôme inclus (modèle DP01)
• Conception passive : très faible consommation électrique (pas de chauffage interne)
• Nivellement optionnel à ressort (avec ou sans support tube)

Spécifications
Grandeur mesurée : rayonnement solaire hémisphérique
Sortie analogique : tension (plage mV)
Sensibilité (nominale) : 10 × 10⁻⁶ V/(W/m²)
Classification ISO 9060:2018 : spectralement plat Classe B
Conformité : IEC 61724-1:2021 Classe B système
Capteur de température : Pt100 DIN Classe A (boîtier)
Offset zéro (a) : < 5 W/m²
Immunité aux surtensions : niveau 2, niveau d'essai 1 kV
Protège-dôme : inclus (DP01)
Longueurs de câble disponibles : 3, 5, 10 ou 20 m
Nivellement : nivellement à ressort optionnel, avec/sans support tube
Grandeur d'entrée : température du boîtier
Réponse en température (non corrigée) : < ±2 % (−10 à +40 °C)
Certificat d'étalonnage : fourni (contenu limité selon ISO/IEC 17025, section 7.8.1.3)
Incertitude d'étalonnage : < 1,8 % (k = 2)
Traçabilité d'étalonnage : WRR
Tests individuels : rapports de réponse en température et de réponse directionnelle inclus (directionnelle à 95°)
Chauffage : non (pas de chauffage interne, instrument passif)

Applications et notes d'utilisation

• Surveillance de performance des systèmes PV et réseaux météorologiques — adapté aux sites exigeant une surveillance conforme IEC 61724-1 Classe B
• Remplacement direct pour pyranomètres historiques à sortie millivolt Classe B (ex. SR15-A1)
• Convient aux environnements nécessitant une consommation électrique minimale (capteur analogique passif)
• Spécifié pour installations extérieures industrielles avec attention à l'immunité électrique et aux surtensions

Caractéristiques techniques

• Modèle : SR100-A1
• Classification : ISO 9060:2018 spectralement plat Classe B
• Conformité : IEC 61724-1:2021 Classe B système
• Sensibilité nominale : 10 × 10⁻⁶ V/(W/m²)
• Sortie analogique : tension en plage mV
• Offset zéro (a) : < 5 W/m²
• Capteur de température : Pt100 DIN Classe A interne (boîtier)
• Réponse en température : < ±2 % (−10 à +40 °C) non corrigée
• Étalonnage : certificat inclus ; incertitude < 1,8 % (k=2) ; traçabilité WRR
• Réponse directionnelle : rapport individuel inclus jusqu'à 95°
• Immunité aux surtensions : niveau 2, essai 1 kV
• Protège-dôme : inclus (DP01)
• Longueurs de câble disponibles : 3, 5, 10 ou 20 m
• Nivellement : nivellement à ressort optionnel (avec/sans support tube)
• Chauffage : non (instrument passif)
• Accessoires typiques : fixations de montage, supports de nivellement et disque d'isolation
