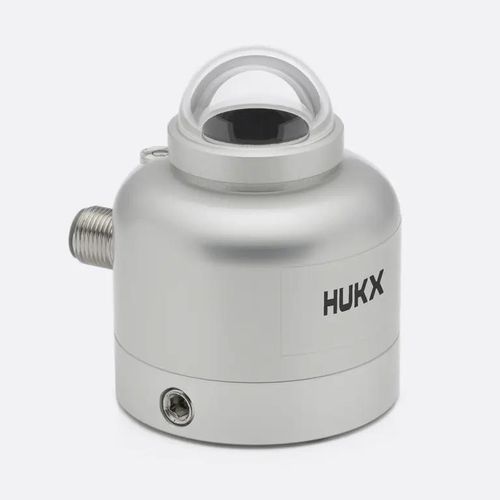

Pyranomètre de classe C SR05-A1

analogiqueRS-485sortie de tension

Le SR05-A1 de Hukx est un piranomètre analogique de Classe C conçu pour la mesure de la radiation solaire avec une sortie en millivolts (mV). Il s'agit d'un capteur spectrale-plat de Classe C, adapté aux mesures générales d'irradiance dans les réseaux météorologiques et agrométéorologiques ainsi qu'au suivi des performances de centrales photovoltaïques commerciales.

Principales caractéristiques

• Classe C spectrale-plat (ISO 9060:2018).
• Sortie analogique en millivolts (mV) — modèle SR05-A1.
• Installation simple ; nivellement à bille et supports tubulaires en option.
• La série SR05 propose des versions numériques et analogiques pour intégration système (Modbus/RS-485, TTL, 0–1 V, 4–20 mA).
• Conception économique adaptée aux grands réseaux.

Versions et sorties disponibles

• SR05-A1 : piranomètre analogique Classe C avec sortie mV.
• SR05-D1A3 : piranomètre numérique Classe C avec Modbus via RS-485 et sortie 0–1 V.
• SR05-D2A2 : piranomètre numérique Classe C avec Modbus via TTL et sortie en boucle de courant 4–20 mA.

Usages suggérés

• Mesures générales d'irradiance solaire.
• Réseaux météorologiques et agrométéorologiques.
• Suivi des performances des systèmes photovoltaïques commerciaux (irradiance sur le plan du module, IEC 61724-1 Classe B si appliqué comme spécifié).

Options

• Sans câble
• 3 m (9,8 ft)
• 5 m (16,4 ft)
• 10 m (32,8 ft)
• 20 m (65,6 ft)
• 30 m (98,4 ft)
• 50 m (164 ft)
• 70 m (229 ft)
• 100 m (328 ft)
• 130 m (426 ft)

Caractéristiques / spécifications techniques

• Paramètre mesuré : radiation solaire globale (irradiance en W/m²).
• Classification ISO 9060:2018 : piranomètre Classe C spectrale-plat.
• Conformité IEC 61724-1:2021 : système Classe B lorsqu'appliqué au plan du module comme spécifié.
• ISO 9060:1990 : piranomètre de seconde classe.
• Niveau de performance WMO : qualité modérée.
• Incertitude de calibration : < 2,4 % (k = 2).
• Traçabilité de calibration : WRR (World Radiometric Reference).
• Plage spectrale : 285–3000 nm.
• Plage de température de fonctionnement : -40 à +80 °C.
• Chauffage : pas de chauffage intégré.
• Inclinomètre : non intégré.
• Longueur de câble standard : 3 m (autres longueurs disponibles).
• Tension nominale de fonctionnement : capteur passif (sortie mV).
• Nivellement : nivellement à bille optionnel ; support tubulaire disponible (avec/sans).
• Sortie : mV analogique (sensibilité nominale : 10 × 10⁻6 V/(W/m²)).
