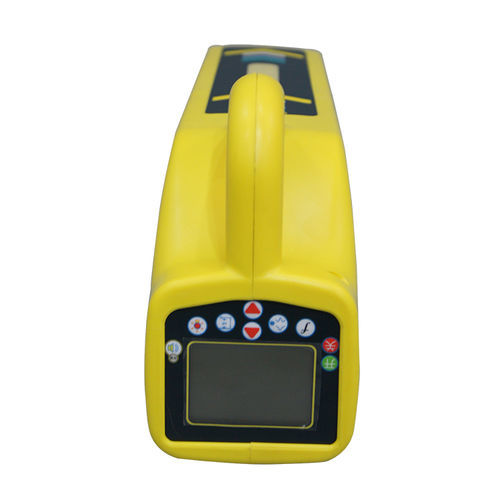

Localisateur de câbles HZ-4000B

de canalisationsde câbles souterrainsGPS

Le HZ-4000B est un localisateur de câbles et canalisations enterrés de Huazheng Electric, conçu pour tracer des itinéraires, localiser des points de défaut et mesurer la profondeur denfouissement des canalisations, câbles électriques et câbles optiques sans excavation. Il convient aux opérations dinspection, de maintenance, de planification municipale et de gestion des réseaux électriques.
Fonctions principales

• Émetteur avec trois modes de connexion : inductif, connexion directe et pince ; puissance réglable jusquà 10 W.
• Récepteur détectant position, tracé, profondeur et courant appliqué ; flèches gauche/droite et avant/arrière et lecture en dB pour indiquer rapidement les défauts.
• Rétroéclairage pour conditions de faible luminosité ; GPS optionnel pour cartographie automatique et logiciel professionnel optionnel avec génération de rapports.
• Capacité HZ-4000B : localisation des points de rupture du revêtement des canalisations et des dommages de la couche extérieure des câbles ; détection des défauts disolement.
• Fonctions multimètre intégrées : mesure de la tension de sortie, tension de ligne, courant de ligne, impédance et puissance ; tests de continuité et disolation avant et après localisation des défauts.
• Pince à induction externe disponible quand lapplication directe du signal nest pas possible ; modes de positionnement multiples (vallée/pic/pic large/flèche de pic) pour une précision vérifiée.

Positionnement et mesure de profondeur

• Méthodes de profondeur : lecture directe avec bobine double niveau ; bobine simple niveau 80 % / 50 % ; méthode 45 pour vérification croisée.
• Profondeur de positionnement typique jusquà 6 m selon le modèle et les conditions (certaines variantes indiquent 3 m).

Fréquences et immunité aux interférences

• Fréquences du transmetteur (selon modèle) : 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Récepteur prenant en charge radio, 50 Hz, 100 Hz, 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Mesures anti‑interférence : observation des composantes horizontale/verticale et du gradient horizontal, et puissance de transmission réglable pour environnements perturbés.

Utilisation et alimentation

• Affichage graphique intuitif présentant les paramètres en temps réel et la force du signal ; commutation automatique en mode antenne double niveau et réglage automatique de la sensibilité du récepteur lors de la mesure de profondeur.
• Batteries lithium haute capacité dans lémetteur et le récepteur pour une longue autonomie en continu (utilisation type : journée complète sur le terrain) ; possibilité dalimentation par adaptateur si nécessaire.

Spécifications techniques

• Modèle : HZ-4000B (variantes disponibles ; se référer au tableau produit pour lindex fréquence‑modèle).
• Variantes exemples : A, B, C, D, E (lindex fréquence de localisation varie selon la variante).
• Puissance démission : jusquà 10 W (réglable) ; profondeur de positionnement jusquà 6 m (selon modèle).
• Les fréquences prises en charge, les modes passifs et les fonctionnalités varient selon le modèle ; options : GPS, logiciel danalyse professionnel ; alimentation par batterie lithium.
