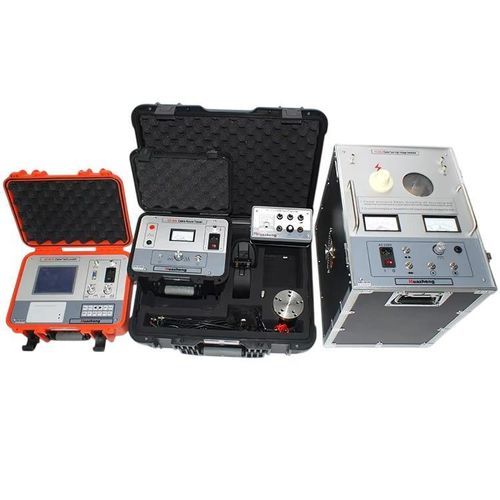

Système de localisation de défauts pour localisation de défaut de câble HZ-503

Le dispositif de localisation de défauts de câble sert à déterminer le point de défaillance d’un câble électrique à l’aide de signaux acoustiques. Une surtension électronique est générée au moyen d’un générateur de décharge par impact. Les signaux acoustiques et magnétiques de l’onde de surtension électronique sont captés et amplifiés par les sondes correspondantes, puis jugés par l’ouïe et la vue. Cela permet de déterminer l’emplacement exact du point de défaut, c’est-à-dire de réaliser un positionnement précis à l’intérieur de la plage de mesure approximative du point de défaut du câble.
Performance :

• Les ondes acoustiques et électromagnétiques générées lors de la décharge du point de défaut peuvent être reçues de manière synchrone pour déterminer la position exacte du point de défaut du câble.
• Amplification : 500 000 fois.
• Tension de fonctionnement : ±9V ±20%.
• Courant au repos : <10 mA.
• Signal reçu : signaux de vibration et de champ magnétique lors de la décharge du défaut.
• Impédance de sortie : 350Ω.
• Précision de positionnement : 0,2 m.
