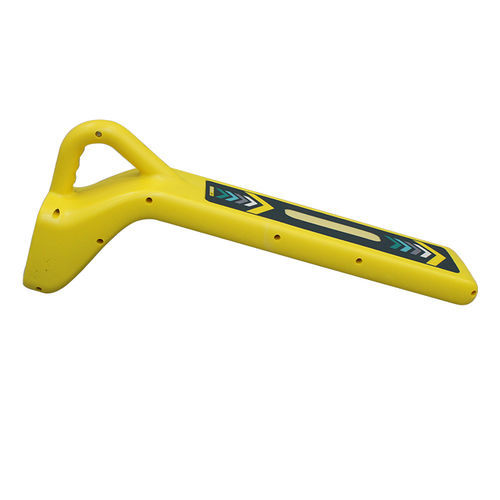

Localisateur de câbles HZ-4000C

de câbles souterrainsde canalisationsGPS

Le HZ-4000C est un localisateur portable de câbles et canalisations enterrés conçu pour tracer les trajectoires, mesurer la profondeur denfouissement et localiser les défauts de revêtement ou disolation sans excavation. Il sadresse aux équipes de maintenance de canalisations, services municipaux, fournisseurs dénergie et techniciens réseaux.
Caractéristiques principales

• Modes de connexion de lémetteur : inductive, directe et par pince, adaptés aux différentes conditions de terrain.
• Fonctions du récepteur : détection de trajet, position horizontale, profondeur denfouissement et courant appliqué sur pipelines et câbles.
• Indications de guidage : flèches gauche/droite pour positionnement horizontal rapide ; flèches avant/arrière et valeurs en dB pour repérer les points de dommage du revêtement et estimer leur gravité.
• Rétroéclairage pour usage nocturne ou en faible luminosité.
• Options : géolocalisation GPS avec cartographie automatique des pipelines ; logiciel danalyse de données professionnel pour génération automatique de rapports.
• Localisation de défauts : différenciation des dommages du revêtement/gaine et détection des défauts disolation des canalisations et câbles enterrés.
• Fonctions multimètre intégrées : mesure de la tension de sortie, tension ligne, courant ligne, impédance et puissance ; tests de continuité et disolation avant et après localisation.
• Pince dinduction externe disponible pour injection de signal lorsque la connexion directe est impossible.
• Haute précision de localisation via plusieurs modes (vallée, pic, pic large, flèche pic) et méthodes de vérification croisée pour composants horizontaux et verticaux.
• Mesure de profondeur : lecture directe bobine double niveau, méthode bobine simple 80%/50% et méthode des 45 pour résultats vérifiables.
• Forte immunité aux interférences : observation multivariée (composante horizontale, verticale, gradient horizontal), puissance démetteur réglable jusquà 10 W et fréquences de travail multiples.
• Utilisation simplifiée : affichage graphique pour visualisation continue ; basculement automatique en mode antenne deux niveaux et réglage de sensibilité pour la mesure de profondeur.
• Alimentation et autonomie : batteries lithium haute capacité sur émetteur et récepteur pour une journée de travail ; support adaptateur AC/DC pour poursuivre lopération en cas de batterie faible.

Spécifications techniques

• Modèle : HZ-4000C (variantes commerciales A, B, C, D, E).
• Fréquences démission (exemples) : 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz selon modèle.
• Fréquences passives/réception : radio, 50 Hz, 100 Hz et les fréquences actives sélectionnables.
• Puissance démission : jusquà 10 W, réglable en continu.
• Profondeur de positionnement : généralement jusquà 6 m selon modèle, fréquence et conditions de terrain (certains modes/variantes indiquent 3 m).
• Vue densemble des variantes : modèles A à E avec différences en nombre de fréquences actives, support des fréquences passives, présence de filtre secteur, fonctions de détection de panne et capacités de stockage de données.
• Batterie : batteries lithium rechargeables ; recharge complète adaptée à une journée de terrain.
• Options : GPS et cartographie, logiciel danalyse, stockage de données sur modèles sélectionnés, pince dinduction externe.
