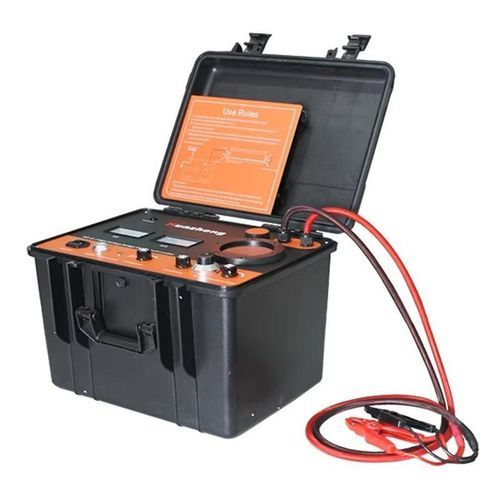

Localisateur de défauts pour câbles HZ-E-I High Voltage Bridge

Le Huazheng HZ-E-I Localisateur de Pont à Haute Tension est basé sur le principe du pont de MURRAY, utilisé pour localiser les points de rupture de câbles, les défauts d’isolation faible et les défauts de gaine à haute tension. Il combine une source de courant continu haute tension et un circuit de pont dans une unité portable, garantissant un fonctionnement précis, sûr et efficace. L’instrument utilise la technologie SMPS pour produire une sortie DC stable jusqu’à 15kV avec un courant de court-circuit de 30mA. Il dispose d’un amplificateur haute sensibilité, d’un affichage d’équilibre galvanométrique et d’un potentiomètre proportionnel pour un réglage précis. Le câble de test haute tension à double cœur applique la méthode de résistance à quatre bornes, évitant les erreurs dues à la résistance des fils. Compact et léger (≤12kg), il intègre toutes les commandes au potentiel de la terre pour la sécurité de l’opérateur et utilise une mise à la terre fiable pour des mesures stables. Fonctions et applications : • Test de tension DC : 0–15kV réglable pour essai de tenue des câbles • Brûlage de défaut : réduit les défauts à haute résistance ou les amorçages • Pré-localisation des défauts : indication précise de la distance du défaut de câble Convient pour : • Ruptures de câble à haute résistance • Défauts linéaires difficiles à brûler • Défauts d’isolation à amorçage ou faible résistance Spécifications techniques : • Tension d’essai : 0–15kV DC réglable • Courant max : 30mA • Précision : ±(0.2%•L ±1)m • Alimentation : AC220V ±10% • Anti-interférence : >100VAC • Poids : ≤12kg • Taille : 478×360×316mm Caractéristiques principales : • Basé sur le principe du pont de MURRAY • Courant constant haute tension jusqu’à 15kV • Mesure de résistance à quatre bornes • Portable, sûr et facile à utiliser • Excellente capacité anti-interférence
