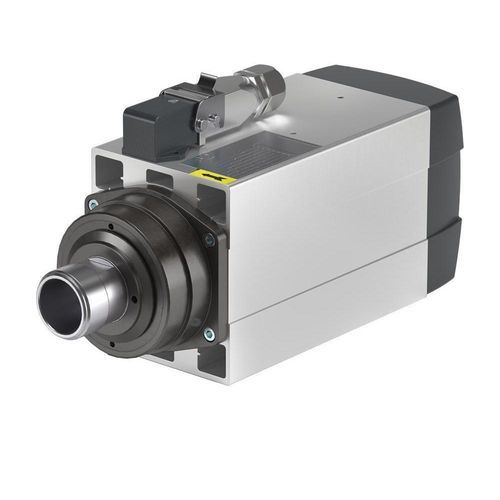

Électrobroche de découpe MT 1090-100

de productiond'usinagede fraisage

Présentation du produit
Découvrez la broche électromotrice MT 1090-100 conçue, fabriquée et commercialisée par HSD pour les opérations d'usinage industrielles. La gamme MT 1090 propose des broches haute vitesse adaptées à l'usinage d'un large éventail de matériaux et métaux et est disponible en variantes de puissance (exemple : MT 1090 - 4,5 kW).

Applications

• Fraisage et usinage à grande vitesse
• Usinage du bois
• Usinage des matériaux composites
• Usinage industriel général de divers métaux et matériaux

Fiche technique (extrait)
MT 1090 - 4,5 kW
Diamètre du corps [mm] : □ 102 x 119,5
Vitesse maxi [tr/min] : 24 000
Couple S1/S6 (40%) [Nm] : 2,4 / 2,9
Puissance S1/S6 (40%) [kW] : 4,5 / 5,4
Tension nominale [V] : 220 / 380
Interface outil : ER32
Refroidissement : ventilateur entraîné par arbre / ventilateur électrique
Carénage de refroidissement : 10

Remarques
Les variantes produit sont définies par la puissance (exemple : 4,5 kW) et le dispositif de refroidissement. La broche est présentée pour des applications incluant l'usinage du bois et des composites (étiquettes produit).

Caractéristiques / spécifications techniques

• Variante indiquée : MT 1090 - 4,5 kW
• Diamètre du corps : □ 102 x 119,5 mm
• Vitesse de rotation maximale : 24 000 tr/min
• Couple nominal (S1 / S6 40%) : 2,4 Nm / 2,9 Nm
• Puissance nominale (S1 / S6 40%) : 4,5 kW / 5,4 kW
• Tension nominale : 220 V / 380 V
• Interface outil : ER32
• Type de refroidissement : ventilateur entraîné par l'arbre ou ventilateur électrique
• Indice/format carénage de refroidissement : 10
