Électrobroche de production MTR 1090-140
d'usinagede mise en hauteurélectrique

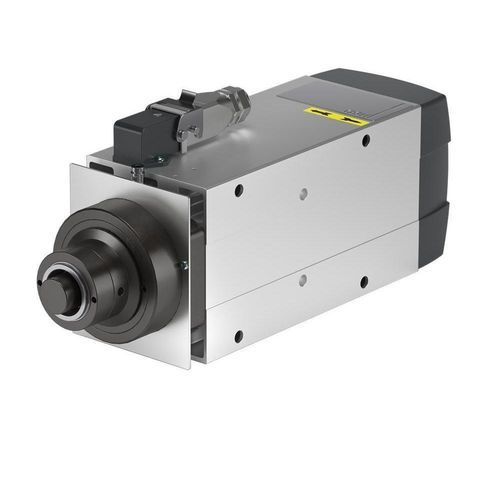

Électrobroche de production - MTR 1090-140 - HSD - d'usinage / de mise en hauteur / électrique
Électrobroche de production - MTR 1090-140 - HSD - d'usinage / de mise en hauteur / électrique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HSD

Caractéristiques

Fonction
d'usinage, de mise en hauteur, de production
Entraînement
électrique
Nez de broche
HSK-C 40
Lubrification/refroidissement
refroidie par air, à ventilation forcée
Autres caractéristiques
à haute vitesse
Vitesse de rotation

24 000 rpm
(150 796,4474 rad.min-1)

Diamètre

Max: 119,5 mm
(4,7 in)

Min: 102 mm
(4 in)

Description

Présentation
Conçue et fabriquée par HSD Mechatronics, la MTR 1090-140 est une électrobroche destinée à l'usinage industriel du bois, des composites et des métaux. Elle dispose d'une interface outil HSK C40, d'une vitesse maximale élevée et d'un refroidissement au choix par ventilateur monté sur arbre ou ventilateur électrique, adaptée aux productions et aux usinages à grande vitesse.

Matériaux / Applications
  • Bois
  • Matériaux composites


Fiche technique
Diamètre de montage [mm] : □ 102x119.5
Vitesse maximale [tr/min] : 24 000
Couple S1/S6 (40%) [Nm] : 3.2 / 3.8 ; 2.4 / 2.9
Puissance S1/S6 (40%) [kW] : 6 / 7.2 ; 4.5 / 5.4
Tension nominale [V] : 220 / 380
Interface outil : HSK C40
Refroidissement : Ventilateur monté sur arbre / Ventilateur électrique
Boîtier de refroidissement : 15 ; 10

Caractéristiques / spécifications techniques
  • Modèle : MTR 1090-140
  • Fabricant : HSD Mechatronics
  • Diamètre de montage : □ 102x119.5 mm
  • Vitesse maximale : 24 000 tr/min
  • Couple (S1 / S6 40%) : 3.2 / 3.8 Nm et 2.4 / 2.9 Nm (valeurs selon variante)
  • Puissance (S1 / S6 40%) : 6 / 7.2 kW et 4.5 / 5.4 kW (valeurs selon variante)
  • Tension nominale : 220 / 380 V
  • Interface outil : HSK C40
  • Refroidissement : ventilateur monté sur arbre ou ventilateur électrique
  • Options boîtier de refroidissement : 15 et 10
