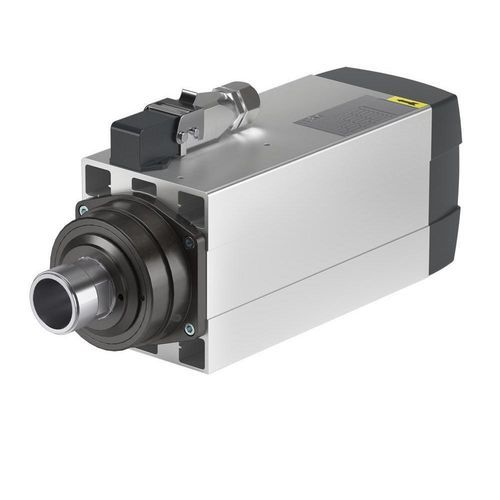

Électrobroche d'usinage MT 1090-140

de fraisagede mise en hauteurmotorisée

Vue d'ensemble
Le MT 1090-140 d'HSD est un électromandrin motorisé pour opérations d'usinage industriel. Il existe en deux configurations avec interfaces outils ER32 ou HSK C40, offrant des vitesses jusqu'à 24 000 tr/min et des jeux de puissance/ couple différents pour répondre à des cycles de service continus ou intermittents.

Applications / Matériaux

• Bois
• Composite

Données techniques
Variantes : MT 1090 - ER32 (6 kW S1 / 7,2 kW S6 (40%)) ; MT 1090 - HSK C40 (4,5 kW S1 / 5,4 kW S6 (40%))
Diamètre du corps [mm] : □ 102 x 119.5
Vitesse maximale [tr/min] : 24 000
Couple S1 / S6 (40%) [Nm] : 3,2 / 3,8 (ER32) ; 2,4 / 2,9 (HSK C40)
Tension nominale [V] : 220 / 380
Interface outil : ER32 ou HSK C40
Refroidissement : ventilateur monté sur arbre ou électroventilateur
Options de boîtier de refroidissement : 15 ou 10

Détails de la description
Le MT 1090-140 est adapté aux opérations de moulurage et fraisage nécessitant une forte vitesse de broche et des dimensions compactes. Les deux configurations de puissance et de couple permettent d'adapter le mandrin aux charges d'usinage et au cycle (S1 continu ou S6 40% intermittent). Le refroidissement varie selon la configuration : ventilateur caletté sur arbre ou électroventilateur.

Caractéristiques / spécifications techniques

• Modèle : MT 1090-140
• Puissance disponible (S1 / S6 40%) : 6 kW / 7,2 kW (ER32) ; 4,5 kW / 5,4 kW (HSK C40)
• Couple (S1 / S6 40%) : jusqu'à 3,8 Nm
• Vitesse maximale : 24 000 tr/min
• Diamètre du corps : □ 102 x 119.5 mm
• Tension nominale : 220 / 380 V
• Interfaces outil : ER32 ou HSK C40
• Systèmes de refroidissement : ventilateur caletté sur arbre ou électroventilateur
• Boîtier de refroidissement : 15 ou 10
