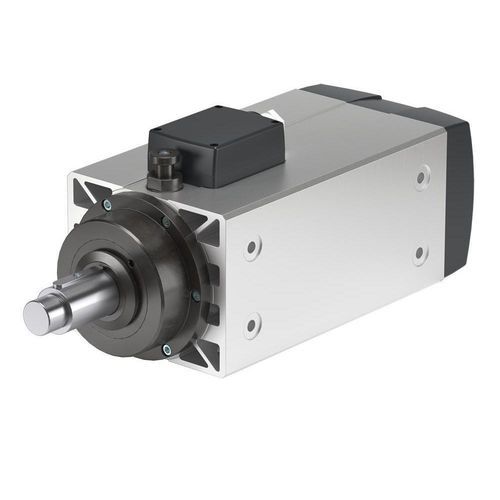

Électrobroche de découpe AT 1120-170

d'usinagede fraisagede mise en hauteur

Présentation du produit
L'AT 1120-170 d'HSD Mechatronics est une electrobroche conçue pour l'usinage industriel du bois et des matériaux composites. Disponible en deux variantes de puissance, elle fournit des couples adaptés et des vitesses jusqu'à 6000 tr/min pour des applications de fraisage et de routeur CNC, avec interface porte-outil à clavette et refroidissement par ventilateur entraîné par l'arbre.

Matériaux / Applications

• Bois
• Composite

Données techniques
Variantes : AT 1120 - 5,8 kW | AT 1120 - 8,1 kW
Diamètre du corps [mm] — □ 177x145 | □ 177x145
Vitesse max [tr/min] — 6000 | 6000
Couple S1/S6 (40%) [Nm] — 9,2 / 11,9 | 12,9 / 15,1
Puissance S1/S6 (40%) [kW] — 5,8 / 7,5 | 8,1 / 9,5
Tension nominale [V] — 380 | 380
Interface outil — Clavette (Linguetta) | Clavette (Linguetta)
Refroidissement — Ventilateur entraîné par arbre (Ventola calettata su albero) | Ventilateur entraîné par arbre (Ventola calettata su albero)
Boîtier de refroidissement — 35 | 35

Principales caractéristiques

• Deux variantes de puissance : 5,8 kW et 8,1 kW avec couples S1/S6 correspondants.
• Vitesse maximale jusqu'à 6000 tr/min pour les cycles d'usinage standard.
• Interface porte-outil à clavette (Linguetta) standard pour un maintien d'outil fiable.
• Refroidissement par ventilateur entraîné par l'arbre ; dimension du boîtier de refroidissement : 35.
• Conçue pour une alimentation en 380 V.

Caractéristiques techniques

• Modèle : AT 1120-170
• Variantes : AT 1120 - 5,8 kW ; AT 1120 - 8,1 kW
• Diamètre du corps : □ 177x145 mm
• Vitesse maximale : 6000 tr/min
• Couple S1/S6 (40%) : 9,2 / 11,9 Nm (5,8 kW) — 12,9 / 15,1 Nm (8,1 kW)
• Puissance S1/S6 (40%) : 5,8 / 7,5 kW — 8,1 / 9,5 kW
• Tension nominale : 380 V
• Interface outil : Clavette (Linguetta)
• Refroidissement : Ventilateur entraîné par l'arbre (Ventola calettata su albero)
• Dimension boîtier de refroidissement : 35
• Applications principales : usinage du bois et des composites
