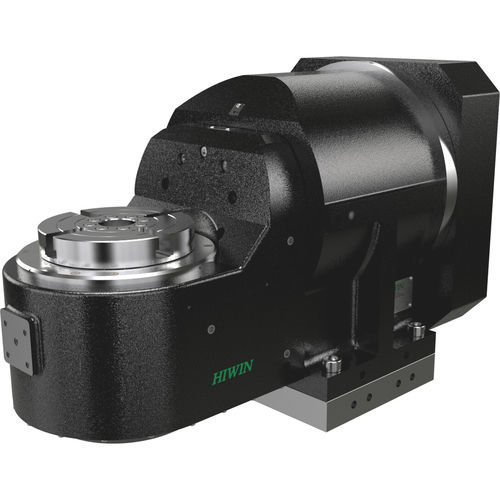

Table rotative entraînée par moteur RAS series

horizontalepour machine-outilflexible

Description
Les tables tournantes et d'indexation à face unique de la série RAS sont des axes de précision entraînés en direct et sans maintenance, conçus pour une intégration compacte et dynamique dans les machines. Les moteurs couple refroidis par eau offrent des accélérations et des couples très élevés tandis que l'entraînement direct sans jeu garantit un positionnement répétable. Les encodeurs haute résolution permettent des précisions jusqu'à 1,5 secondes d'arc. Les modèles acceptent des charges jusqu'à 300 kg et des vitesses maximales variables selon la version.

Modèles disponibles et paramètres clés

• RAS-170 — Vitesse max axe rotatif : 200 1/min ; Couple continu : 35 Nm ; Couple de pointe : 66,5 Nm ; Diamètre table : 170 mm ; Charge max : 30 kg
• RAS-200 — Vitesse max axe rotatif : 200 1/min ; Couple continu : 63,5 Nm ; Couple de pointe : 120 Nm ; Diamètre table : 200 mm ; Charge max : 50 kg
• RAS-200-SP — Vitesse max axe rotatif : 2 000 1/min ; Couple continu : 27,9 Nm ; Couple de pointe : 52,7 Nm ; Diamètre table : 200 mm ; Charge max : 50 kg
• RAS-250 — Vitesse max axe rotatif : 200 1/min ; Couple continu : 145 Nm ; Couple de pointe : 275 Nm ; Diamètre table : 250 mm ; Charge max : 85 kg
• RAS-320 — Vitesse max axe rotatif : 150 1/min ; Couple continu : 205 Nm ; Couple de pointe : 390 Nm ; Diamètre table : 320 mm ; Charge max : 200 kg
• RAS-650 — Vitesse max axe rotatif : 100 1/min ; Couple continu : 600 Nm ; Couple de pointe : 1 100 Nm ; Diamètre table : 650 mm ; Charge max : 300 kg

Caractéristiques techniques / spécifications

• Entraînement direct (moteur couple) pour fonctionnement sans jeu
• Conception table tournante et d'indexation à face unique pour intégration compacte
• Axe de précision sans maintenance
• Moteurs couple refroidis par eau pour hautes accélérations et couples
• Encodeurs haute résolution offrant des précisions jusqu'à 1,5 secondes d'arc
• Vitesses élevées : modèles avec vitesses maximales jusqu'à 2 000 1/min (selon modèle)
• Capacité de charge jusqu'à 300 kg (selon modèle)
• Conception compacte et dynamique adaptée à l'intégration machine
• Options de personnalisation flexibles pour intégration spécifique à l'application
