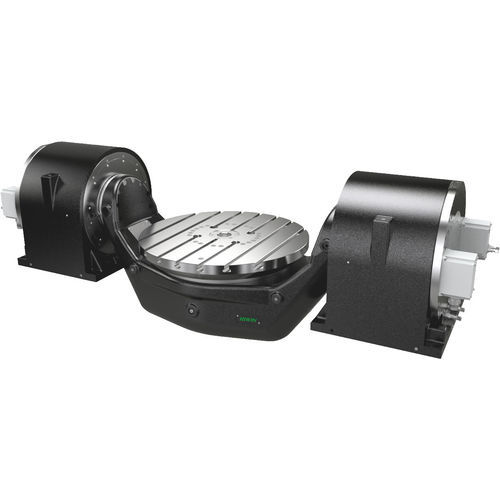

Table rotative entraînée par moteur RAB series

horizontalepour machine-outilpour centre d'usinage

Présentation
Les tables rotatives et de basculement série RAB sont des axes de précision à double palier et entraînement direct, conçus pour les applications d'usinage exigeantes. Des moteurs couple refroidis par eau assurent des accélérations élevées, des couples continus et de pointe importants et un fonctionnement sans jeu. Les encodeurs haute résolution permettent une positionnement jusqu'à ±5 secondes d'angle. La personnalisation flexible facilite l'intégration sur divers concepts de machine.

Modèles disponibles
Type | Vitesse max. axe rotatif [1/min] | Couple permanent axe rotatif [Nm] | Couple de pointe axe rotatif [Nm] | Diamètre de table [mm] | Charge max. [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

Caractéristiques

• Entraînement direct par moteur couple pour un fonctionnement sans jeu et une grande réactivité
• Palier de chaque côté pour une rigidité et une répétabilité élevées
• Moteurs refroidis par eau permettant des accélérations extrêmes et des couples continus/ponctuels élevés
• Encodeurs haute résolution assurant une précision jusqu'à ±5 secondes d'angle
• Différents diamètres de table et capacités de charge pour s'adapter aux besoins d'usinage
• Options de personnalisation flexibles pour l'intégration sur mesure

Spécifications techniques

• Nom de la série : RAB
• Précision : jusqu'à ±5 secondes d'angle (avec encodeurs haute résolution)
• Type d'entraînement : entraînement direct (moteur couple), refroidissement par eau
• Couple de pointe max. (série) : 3 900 Nm (RAB-800)
• Exemples de couples permanents : 430 Nm (RAB-400), 600 Nm (RAB-500 / RAB-630), 2 200 Nm (RAB-800)
• Vitesses max. axe rotatif : 90 1/min (RAB-400 / RAB-800), 100 1/min (RAB-500 / RAB-630)
• Diamètres de table disponibles : 400 mm, 500 mm, 630 mm, 800 mm
• Capacités de charge max. : 350 kg (RAB-400), 850 kg (RAB-500 / RAB-630), 1 200 kg (RAB-800)
• Couples de pointe typiques : 810 Nm (RAB-400), 1 100 Nm (RAB-500 / RAB-630), 3 900 Nm (RAB-800)
