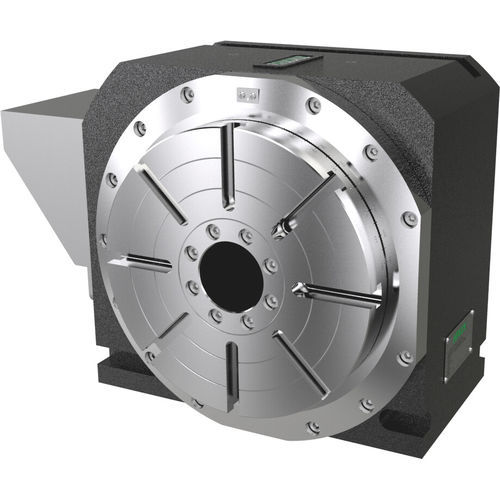

Table rotative entraînée par moteur RCV series

verticalecompacteà entraînement direct

Description produit
Les axes rotatifs verticaux de la série RCV sont des axes de précision à entraînement direct et conception sans entretien, destinés aux applications industrielles exigeantes. Des moteurs couple permettent des vitesses allant jusqu'à 1 000 1/min, des accélérations élevées et un fonctionnement sans jeu. Des codeurs haute résolution garantissent des précisions jusqu'à ±5 secondes d'arc. Avec une capacité de charge allant jusqu'à 800 kg selon modèle, la série RCV propose des solutions compactes et intégrables, adaptables aux exigences machine.

Modèles disponibles

• RCV-125
• RCV-170
• RCV-250
• RCV-320

Données techniques (extrait)
Type | Vitesse max. axe rotatif [1/min] | Couple continu axe rotatif [Nm] | Couple de crête axe rotatif [Nm] | Diamètre plateau [mm] | Charge utile max. [kg]
RCV-125 | 400 | 31.3 | 59.4 | 125 | 20
RCV-170 | 200 | 106 | 203 | 170 | 50
RCV-250 | 140 | 148 | 280 | 250 | 160
RCV-320 | 90 | 430 | 810 | 320 | 250

Caractéristiques / Spécifications techniques

• Entraînement direct (moteurs couple) — transmission directe sans réducteur
• Conception sans entretien
• Vitesses jusqu'à 1 000 1/min selon modèle
• Grande capacité d'accélération et fonctionnement sans jeu
• Codeurs haute résolution, précision jusqu'à ±5 secondes d'arc
• Capacités de charge de la série jusqu'à 800 kg (selon modèle)
• Données clés par modèle en tableau : vitesse max., couple continu, couple de crête, diamètre de plateau, charge utile maximale (voir données techniques)
• Personnalisable et intégrable selon les besoins machine
