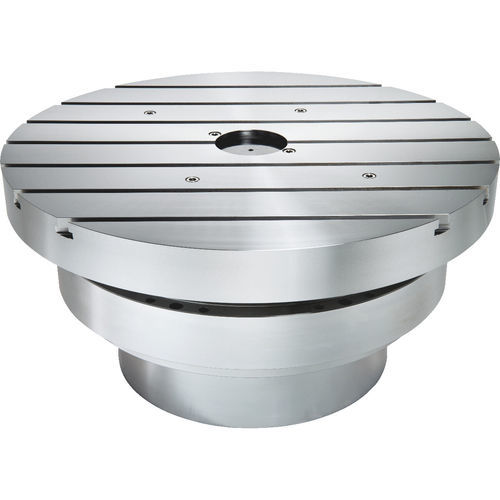

Table rotative entraînée par moteur RCH series

horizontalepour machine-outilpour l'usinage de matériaux

Description
Les tables rotatives horizontales de la série RCH sont des axes de précision à entraînement direct et sans entretien destinés aux processus d'usinage dynamiques. Les moteurs couple refroidis à l'eau permettent des accélérations extrêmes, des couples élevés et un fonctionnement sans jeu. Des encodeurs haute résolution garantissent une précision de ±5 secondes d'angle. La personnalisation flexible permet de créer la solution intégrable parfaite pour chaque machine.

Table des modèles
Type | Vitesse de rotation max. axe rotatif [1/min] | Couple permanent axe rotatif [Nm] | Couple de pointe axe rotatif [Nm] | Diamètre de table [mm] | Charge utile max. [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

Caractéristiques

• Entraînement direct, axe de précision sans jeu et sans entretien
• Moteurs couple refroidis à l'eau pour accélérations élevées et couples importants
• Fonctionnement sans jeu
• Encodeurs haute résolution garantissant une précision jusqu'à ±5 secondes d'angle
• Personnalisation flexible pour intégration machine

Caractéristiques / spécifications techniques

• Série : RCH
• Diamètres de table disponibles : 200 mm, 400 mm, 600 mm, 800 mm
• Vitesse max. axe rotatif (selon variante) : RCH-200-SP 2.000 1/min ; RCH-200 280 1/min ; RCH-400 115 1/min ; RCH-600 100 1/min ; RCH-800 80 1/min
• Plage de couple permanent : de 27,9 Nm (RCH-200-SP) à 2.000 Nm (RCH-800)
• Plage de couple de pointe : de 52,7 Nm (RCH-200-SP) à 3.600 Nm (RCH-800)
• Plage de charge utile : 50 kg (RCH-200-SP) à 1.800 kg (RCH-800)
• Précision encodeur : jusqu'à ±5 secondes d'angle
• Refroidissement : moteurs couple refroidis à l'eau
• Usage prévu : processus d'usinage dynamiques exigeant forte accélération, couple élevé et haute précision angulaire
