Passerelle de communication NT 100-DP-DN

industriellesérieRS-485

Aperçu

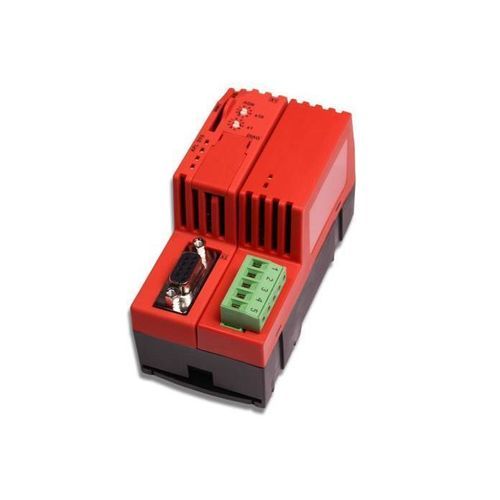

Le netTAP 100 NT 100-DP-DN est une passerelle rail DIN assurant la conversion de protocoles entre PROFIBUS DP et DeviceNet. Il effectue le mappage I/O en temps réel et la traduction de protocole avec gestion des rôles maître et esclave, permettant d’intégrer des troncs PROFIBUS subordonnés dans des réseaux DeviceNet et inversement. La fonctionnalité Master sous licence est sans restriction.

Points forts

• Intègre un tronçon de réseau PROFIBUS subordonné dans DeviceNet, et inversement
• Maître pour jusqu'à 125 esclaves PROFIBUS ou 63 nœuds DeviceNet
• Période de conversion I/O < 10 ms pour applications temps réel
• Échange d’unité en quelques secondes via carte mémoire amovible
• Firmware téléchargeable pour conversions additionnelles flexibles
• Diagnostic et configuration via interface USB

Protocoles pris en charge

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Caractéristiques techniques

• Nom du produit : NT 100-DP-DN
• Numéro de pièce : 1718.170
• Description : Passerelle PROFIBUS DP vers DeviceNet
• Contrôleur de communication : netX 100
• Mémoire intégrée : 8 Mo SDRAM et 4 Mo Flash série
• Carte mémoire : SD ou MMC, maxi 2 GByte
• Tension d'alimentation : 24 V DC ± 6 V
• Courant typique à 24 V : 130 mA
• Consommation typique : 3,2 W
• Connecteur d'alimentation : Mini-COMBICON, 2 broches
• Protection contre inversion de polarité : oui
• Interface X2 : PROFIBUS-DP, RS-485 optiquement isolé, D-Sub 9 broches
• Interface X3 : DeviceNet, ISO 11898 optiquement isolé, COMBICON 5 broches
• Interface diagnostic : USB (Mini-USB, 5 broches)
• Indicateurs : LED SYS, APL, COM (rouge/vert), MNS (rouge/vert)
• Éléments de commande : adresse réseau via 2 commutateurs rotatifs
• Température ambiante (fonctionnement) : 0 … +60 °C
• Humidité : pas de condensation autorisée
• Degré de pollution : utilisation en degré de pollution 2 pour conformité UL
• Altitude : 0 … 2000 m
• Dimensions (L x l x H) : 100 x 52 x 70 mm (sans connecteur)
• Poids : env. 150 g
• Indice de protection : IP 20
• Montage : sur rail DIN EN 60715
• Logiciel de configuration : SYCON.net
• Conformité : RoHS = Oui, CE = Oui, UKCA = Oui
• Certification UL : UL 508 (UL-File No E334100)
• Émissions EMC : CISPR 11 Classe A; Immunité : EN 61131-2
• ESD (air) : EN 61000-4-2 ±8 kV Critère B; ESD (contact) : ±4 kV Critère A
• Burst : EN 61000-4-4 ±2 kV Critère B; Surge (lignes de données) : EN 61000-4-5 ±1 kV Critère B
