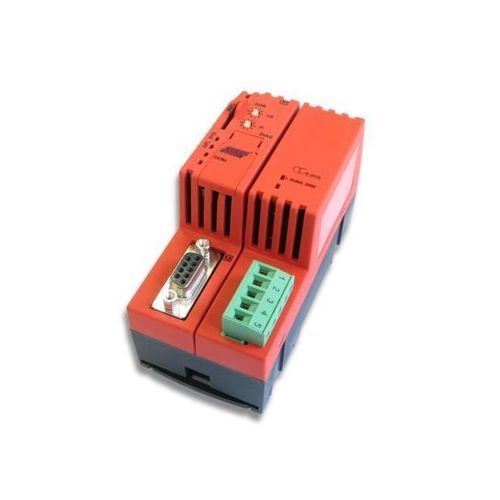

Passerelle de communication NT 100-DP-CC

industrielleEthernetsérie

Présentation du produit
netTAP 100 est une passerelle de protocoles qui connecte et traduit entre un protocole Ethernet temps réel à 2 ports et des protocoles fieldbus ou série pour l'automatisation. Il prend en charge des conversions fieldbus↔fieldbus, fieldbus↔série et Ethernet↔fieldbus, avec une fonctionnalité Master sous licence sans restriction. L'appareil dispose d'un emplacement pour carte mémoire pour stocker firmware et configuration, permettant un remplacement rapide en insérant la carte dans une unité de secours. netTAP 100 prend également en charge la programmation de protocoles série propriétaires via le langage de script netSCRIPT (basé sur Lua) et inclut un environnement de développement pour une implémentation rapide des protocoles et le pré-/post-traitement des E/S pendant la conversion.

Points forts

• Intègre un tronçon de réseau PROFIBUS subordonné dans un système CC-Link
• Fonctionne comme Master PROFIBUS pour jusqu'à 125 esclaves PROFIBUS
• Cycle de conversion des données E/S rapide : < 10 ms
• Échange d'appareil en quelques secondes via carte mémoire amovible
• Firmware téléchargeable pour activer des profils de conversion supplémentaires
• Diagnostic et configuration via interface USB

Protocoles pris en charge

• PROFIBUS DP Master
• PROFIBUS DP Esclave
• CC-Link Esclave

Caractéristiques techniques

• Nom du produit : NT 100-DP-CC
• Référence : 1718.140
• Brève description : Passerelle PROFIBUS DP vers CC-Link esclave
• Contrôleur de communication : netX 100
• Mémoire RAM : 8 MB SDRAM
• FLASH : 4 MB mémoire flash série
• Carte mémoire : SD ou MMC, max. 2 GByte
• Tension d'alimentation : 24 V DC ± 6 V
• Courant maximal à 24 V (typ.) : 130 mA
• Consommation typique : 3.2 W
• Connecteur d'alimentation : Mini-COMBICON, 2 broches (protection contre l'inversion de polarité)
• Interface PROFIBUS (X2) : PROFIBUS-DP, RS-485 optiquement isolé, D-Sub 9 broches
• Interface CC-Link (X3) : CC-Link V2.0 et 1.1, RS-485, COMBICON 5 broches
• Interface de diagnostic : USB, Mini-USB 5 broches
• Indicateurs : LED - SYS, APL, COM (rouge/vert), L RUN / L ERR
• Configuration : adresse réseau via 2 commutateurs rotatifs
• Température de fonctionnement : 0 … +60 °C
• Humidité : condensation interdite
• Degré de pollution : utilisation en degré de pollution 2 pour conformité UL
• Altitude : 0 … 2000 m
• Dimensions (L x l x H) : 100 x 52 x 70 mm (sans connecteur)
• Poids : env. 150 g
• Degré de protection : IP20
• Montage : rail DIN EN 60715
• Logiciel de configuration : SYCON.net
• RoHS : Oui
• Certification UL : UL 508 (UL-File No E334100)
• Compatibilité CEM : CE, UKCA ; Émissions : CISPR 11 Classe A ; Immunité : EN 61131-2
