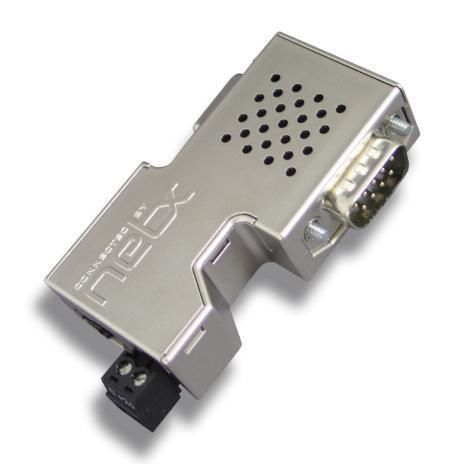

Connecteur de données NL 50-MPI

RJ45EthernetD-Sub

Présentation
Le Hilscher NL 50-MPI est un connecteur de programmation directement montable pour automates S7-200/300/400, permettant la programmation, la visualisation et le contrôle via Ethernet. Il s'intègre comme dispositif de programmation (PG) dans STEP7® et TIA Portal et se configure via l'outil d'ingénierie ou le serveur web embarqué. L'adaptateur prend en charge ISO on TCP (RFC1006) pour la connexion de systèmes de visualisation et d'équipements tiers, permet la maintenance à distance via routeurs en TCP/IP standard et autorise la communication directe entre automates même si l'automate n'a pas de port Ethernet natif. La diagnostics PROFIBUS et les services Master Classe 2 DPV1 permettent la configuration complète d'esclaves DP dans STEP7®. Alimentation 24 V DC ; les contacts 1:1 du connecteur permettent d'ajouter d'autres appareils sur le même bus MPI/DP.

Points forts

• Connexion sur tout port libre PROFIBUS/MPI/PPI
• Alternative économique aux CP Ethernet S7 d'origine
• Intégration automatique du pilote dans STEP7® et TIA Portal
• Couplage de deux automates sans interface Ethernet
• Raccord immédiat d'IHM compatibles S7 via Ethernet
• Accès possible depuis des applications développées par le client (ex. C++, C#)

Protocoles pris en charge

• PROFIBUS MPI/DP/PPI
• Ethernet (ISO on TCP / RFC1006)

Caractéristiques techniques

• Nom du produit : NL 50-MPI
• Numéro de pièce : 1701.430
• Description : Connecteur de programmation Ethernet pour S7-200/300/400
• Fonction : Supervision, programmation et visualisation des automates S7 via Ethernet
• Contrôleur de communication : netX 50
• Mémoire RAM : 8 MB SDRAM
• FLASH : 4 MB flash série (bootloader, firmware, configuration)
• Tension d'alimentation : 24 V DC ±6 V DC
• Courant typique : 57 mA @ 24 V (72 mA @ 18 V, 48 mA @ 30 V)
• Connecteur alimentation/programming PLC : D-Sub 9 broches (connexion 1:1)
• Connecteur alimentation externe : Mini-COMBICON 3,81 mm, 2 broches
• Interface PROFIBUS : RS-485 (non isolé HW rev.2/3 ; isolé à partir de HW rev.4)
• Interface Ethernet : 10BASE-T/100BASE-TX, isolée ; RJ45 ; autonegociation et autocrossover
• LED : SYS, COM, LNK, ACT
• Température de fonctionnement : 0 °C à +55 °C
• Humidité : 0–85 % HR (sans condensation)
• Dimensions (L x l x H) : 74,3 x 40,6 x 16,7 mm
• Poids : env. 40 g
• Indice de protection : IP20
• Montage : Directement sur automate (montage/raccordement sur rail DIN possible)
• Logiciel de configuration : SyCon MPI ou pilote IBHnet ; s'intègre comme PG dans STEP7/TIA Portal
• Conformité : RoHS, CE ; niveaux d'immunité EMV/ESD spécifiés

Applications typiques

• Programmation et mise en service d'automates S7-200/300/400 via Ethernet
• Projet d'IHM et raccordement d'écrans WinCC aux systèmes S7
• Maintenance à distance et journalisation via réseaux et routeurs
• Mise en réseau et communication directe entre plusieurs automates
• Diagnostic PROFIBUS et paramétrage d'esclaves DP dans STEP7®
