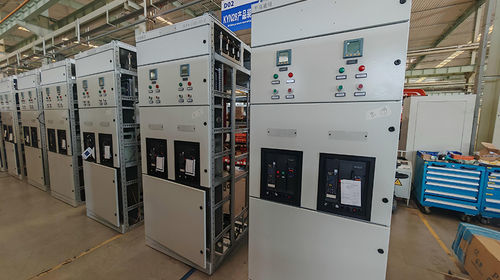

Appareillage de commutation de fréquence SLVA

triphaséACbasse tension

Description du produit
L'armoire SLVA est un appareillage basse tension normalisé State Grid, destiné aux installations intérieures en courant alternatif triphasé 50 Hz. Elle présente une tension d'isolement nominale de 690 V, une tension de service nominale de 400 V, une plage de courant nominal de 1600–2500 A et une capacité de coupure en court-circuit de 50–65 kA. Le meuble adopte une structure modulaire à compartimentation fixe, compacte, permettant d'intégrer plusieurs unités fonctionnelles sur une faible surface. Elle s'utilise largement dans les centrales électriques, postes électriques, entreprises industrielles et minières, immeubles et projets municipaux pour la distribution d'énergie, le contrôle des moteurs et la compensation de puissance réactive.

Paramètres techniques principaux

• Courant nominal du jeu de barres horizontal : 1250 / 2000 / 2500 A
• Courant de tenue court‑temps du jeu de barres horizontal : ≥35 / ＞50 / ≥65 kA
• Courant nominal du jeu de barres vertical : 1250 / 1600 A
• Courant de tenue court‑temps du jeu de barres vertical : ≥35 / ≥40 kA
• Tension de tenue à fréquence industrielle : circuit principal (interrupteur principal et jeu de barres horizontal) phase‑phase et phase‑terre 2,2 kV (sans claquage/flashover) ; circuits auxiliaires raccordés au circuit principal 1,89 kV (sans claquage/flashover) ; pièces isolantes et poignées isolantes entourées de feuille métallique vers parties actives 2,835 kV (sans claquage/flashover)
• Distance d'isolement : circuit principal (y compris interrupteur principal et disjoncteur encastré) ≥14 mm (correspondant à Uimp = 12 kV) ; disjoncteur moulé ≥8 mm (Uimp = 8 kV) ; autres circuits de commande auxiliaires ≥1,5 mm
• Distance de fuite : circuit principal (y compris interrupteur principal et disjoncteur encastré) ≥16 mm (correspondant à Uimp = 1000 V) ; disjoncteur moulé ≥12,5 mm (Uimp = 800 V) ; autres circuits auxiliaires ≥4 mm
• Degré de protection : armoire IP4X, orifices de ventilation IP3XD, dessus de l'armoire IP3X
• Résistance d'isolement : >10 MΩ
• Résistance de mise à la terre : porte instrument ≤100 MΩ, porte avant ≤100 MΩ, support de montage du disjoncteur ≤100 MΩ, porte arrière ≤100 MΩ, support du barrette de connexion ≤100 MΩ
• Dimensions extérieures (L × P × H, sans portes) : Shanghai compact 500 × 800 × 2200 mm ; Shanghai standard 900 × 800 × 2200 mm ; State Grid compact 700/900 × 800 × 2200 mm ; State Grid standard 800/1000 × 800 × 2200 mm

Caractéristiques / Spécifications techniques

• Conçu pour systèmes triphasés AC 50 Hz
• Tension d'isolement nominale : 690 V ; tension de service nominale : 400 V
• Plage de courant nominal : 1600 A–2500 A
• Capacité de coupure en court‑circuit : 50 kA–65 kA
• Structure modulaire à compartimentation fixe offrant une forte compacité
• Domaines d'application : centrales, postes, entreprises industrielles, immeubles, réseaux municipaux basse tension
• Différentes options de jeux de barres et niveaux de tenue pour répondre aux exigences locales et normatives
