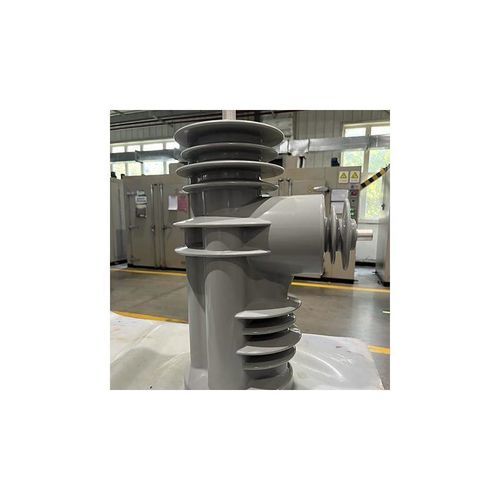

Traversée pour transformateur moyenne tension

Principales caractéristiques du produit

• L'isolateur intègre le capteur de tension, le capteur de courant et le module d'alimentation dans un même piquet, permettant une conception compacte et intégrée.
• Structure modulaire à insertion arrière conforme aux pratiques courantes : capteur de tension et unité d'alimentation ont des dimensions et une apparence uniformes, bonne interchangeabilité et remplacement aisé ; rendement d'encapsulation élevé pour les piquets finis.
• Le capteur de tension utilise un schéma de diviseur capacitif sans résonance ferromagnétique, offrant une grande précision et une bonne cohérence.
• Le capteur de courant utilise une solution LPCT à double bobine avec synthèse indépendante du zéro-séquence ; la précision répond aux exigences de la classe 1S normalisée par State Grid.
• Blindage équipotentiel intégré assurant d'excellentes performances d'isolation ; décharge partielle par piquet <3 pC (1.2Ur), appareil complet <10 pC (1.2Ur).

Paramètres techniques principaux
Rapport de tension nominal : Tension de phase : (10kV/√3)/(3.25V/√3) ; Séquence zéro : (10kV/√3)/(6.5V/3)
Classe de précision : Tension de phase : 0,5 ; Tension de séquence zéro : 3P
Charge nominale : 2 MΩ ±5%
Rapport de transformation nominal : Phase : 600A/1V ; Séquence zéro : 20A/0,2V
Tension primaire nominale : 10/√3 kV (unité d'alimentation capacitive)
Tension de sortie secondaire : DC27V
Puissance d'alimentation : 6W–8W

Caractéristiques / Spécifications techniques

• Intégration du capteur de tension, du capteur de courant et du module d'alimentation pour une conception compacte et unifiée.
• Structure modulaire à insertion arrière facilitant la maintenance et l'interchangeabilité.
• Mesure de la tension par diviseur capacitif pour des performances stables et une haute précision.
• Mesure du courant par conception LPCT à double bobine, conforme à la précision 1S de State Grid.
• Blindage équipotentiel incorporé pour une isolation supérieure et de faibles caractéristiques de décharge partielle.
