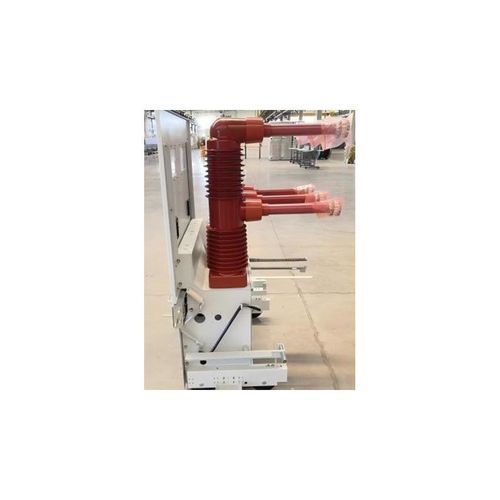

Disjoncteur à vide PGV2

haute tensionpour la distribution électriquepour sous-station électrique

Classification
Distribution électrique - composants

Description du produit
Ce disjoncteur à vide haute tension, de type scellé pour installation intérieure, est conçu pour des conditions de 20 Hz en fréquence industrielle. Il offre une forte capacité d'interruption des courts-circuits, une longue durée de vie électrique et mécanique, et convient aux réseaux de distribution et aux appareillages de commutation haute tension associés.

Principales caractéristiques

• Capacité d'interruption à 20 Hz : 31,5 kA ; durée de vie électrique : 20 opérations ; durée de vie mécanique : 10 000 opérations.
• Compatibilité mécanique et structurelle avec les disjoncteurs de type ZN85 existants pour faciliter l'intégration et la maintenance.
• Chambre d'extinction en vide 20 Hz développée en interne ; colonnes de poteau réalisées par procédé APG en propre pour assurer la fiabilité des composants.
• Agencement vertical avec chambre d'extinction en partie supérieure et mécanisme d'interverrouillage/opération en partie inférieure pour réduire la profondeur totale et simplifier la conception du mécanisme.

Principales caractéristiques techniques

• Modèle : série PGV2
• Tension nominale : 40,5 kV
• Fréquence nominale : 20 Hz
• Courant nominal : 1250 A
• Courant nominal d'ouvert. en court-circuit : ≤ 31,5 kA
• Courant nominal de fermeture en court-circuit : 80 kA
• Durée du court-circuit nominal : 3 s
• Courant supportable nominal en court-circuit temporel : 31,5 kA
• Courant crête supportable nominal : 80 kA
• Tension d'impulsion foudre supportable nominale (1,2/50 μs, crête) : 185 kV
• Tension de tenue en fréquence industrielle nominale (1 min, valeur efficace) : 95 kV
• Séquence d'opération nominale : O-0.3s-CO-180s-CO
• Nombre d'ouvertures sous courant de court-circuit nominal : 20 opérations
• Courant nominal d'interruption pour défaut de terre asymétrique : 27,4 kA
• Courant nominal d'interruption en cas de désynchronisme : 7,9 kA
• Courant nominal d'ouverture pour charge capacitive câble : 50 A
• Opérations mécaniques : 10 000 cycles
