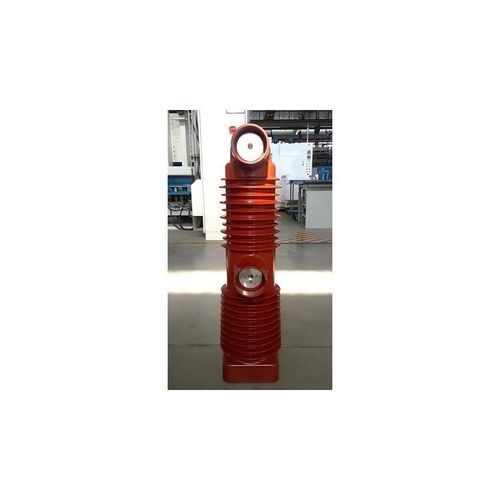

Pôle séparé en résine époxy JZDNde disjoncteur à videde disjoncteur à vide
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Autres caractéristiques
- en résine époxy, de disjoncteur à vide
- Tension
40,5 kV
- Courant
Min: 1 250 A
Max: 2 500 A
Description
Principales caractéristiques du produit
Paramètres techniques principaux
Modèle / spécifications
- Performances d'isolation remarquables :
- Encapsulation intégrale : chambre d'extinction sous vide et conducteurs du circuit principal entièrement noyés dans une résine époxy haute performance, éliminant les risques d'amorçage de surface et de pollution
- Distribution uniforme du champ électrique : la structure solidement scellée optimise et homogénéise le champ pour améliorer la rigidité diélectrique
- Haute rigidité diélectrique : la résine époxy offre un niveau élevé de tenue diélectrique
- Résistant à la poussière et à l'humidité : conception totalement scellée protégée contre poussières, humidité, brouillard salin et gaz corrosifs, garantissant la stabilité de l'isolation
- Grande résistance mécanique et endurance environnementale :
- Construction robuste : la structure durcie en époxy présente une forte résistance mécanique et une grande rigidité pour supporter chocs, vibrations et contraintes
- Adapté aux climats sévères : utilisable en haute altitude, hautes/basses températures et forte humidité
- Résistance à la corrosion : la résine époxy résiste à de nombreux agents chimiques
- Conception compacte et haut niveau d'intégration :
- Gain de place : la technologie à scellement élimine supports d'isolateurs traditionnels et espaces d'air, réduisant l'encombrement de la colonne et du tableau
- Architecture simplifiée : intégration de plusieurs fonctions pour simplifier la conception interne du disjoncteur
- Fiabilité élevée et longue durée de vie :
- Faible maintenance : la construction scellée isole les composants critiques de l'environnement, réduisant les besoins de maintenance
- Protection de la chambre d'extinction sous vide : l'époxy protège l'enveloppe céramique des dommages mécaniques et environnementaux
- Performance stable : propriétés électriques et mécaniques stables sur toute la durée de vie
- Excellente résistance à la condensation : surface époxy lisse et faible perméabilité à la vapeur d'eau réduisant la formation de condensation
- Circuits conducteurs optimisés :
- Faible résistance de boucle : conducteurs assemblés avant encapsulation pour garantir contacts fiables et faible résistance
- Bonne dissipation thermique : conception combinant voies thermiques internes et structures d'évacuation externes limite l'élévation de température
- Forte capacité de transport de courant : conception fiable assurant courant nominal et capacité d'interruption en court-circuit
- Sûr et respectueux de l'environnement :
- Non polluant : matériaux époxy non toxiques et procédés conformes aux exigences environnementales
- Absence d'huile et de SF6 : extinction par vide et isolation solide supprimant les risques liés à l'huile et au SF6
- Installation et maintenance simplifiées :
- Conception modulaire : colonne fournie en module pour installation et remplacement rapides
- Interfaces standardisées : interfaces mécaniques et armoire conçues pour une bonne interchangeabilité
Paramètres techniques principaux
- Tension nominale : 40,5 kV
- Fréquence nominale : 50 Hz
- Courant nominal : 1250 A – 2500 A
- Tension de tenue en fréquence industrielle (1 min, efficace) : 95 kV
- Tension de tenue aux chocs atmosphériques (1,2/50 μs, crête) : 185 kV
- Niveau de décharge partielle : ≤5 pC
- Séquence d'exploitation : O-0.3s-CO-180s-CO
- Opérations mécaniques : 10000 cycles (M2)
- Opérations d'interruption de court-circuit : 30 fois (E2)
- Pression de contact (nominale) : 3100 ± 200 N
- Pression de contact initiale : 2200 ± 160 N
- Résistance de boucle à la limite inférieure de pression de contact nominale : ≤20 μΩ
- Ouverture des contacts : 19 ± 1 mm
- Surcourse : 6 ± 2 mm
Modèle / spécifications
- Série de modèles : série JZDN
- Matériau d'encapsulation : résine époxy haute performance
- Équipements applicables : disjoncteurs à vide, cellules blindées
- Tailles typiques : 40,5 kV; 1250–2500 A (personnalisable)
- Niveau de protection : encapsulation époxy totalement scellée
