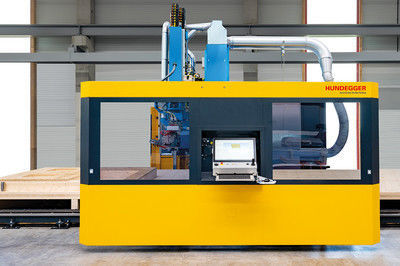

Centre de découpe et d'usinage multifonction WALL-Master series

CNCen bois

Présentation
Le Hundegger WALL-Master est un portique modulaire pour la fabrication et l’isolation automatisée des éléments à ossature bois (murs, toitures, planchers). Son portique compact avec armoires électriques intégrées et panneau de commande mobile réduit l’encombrement en atelier. L’intégration complète à la plateforme logicielle CAMBIUM facilite la préparation des travaux et l’optimisation du process.

Variantes

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

Points forts

• Conception compacte avec faible encombrement, compatible avec les systèmes de retournement
• Concept de sécurité et guidages linéaires protégés contre la poussière
• Possibilités d’extension pour capacité et types de parois
• Compatibilité avec systèmes d’isolation : WAM-TL, WAM-TS, WAM-TC
• Broche 3 axes refroidie par air 11 kW (évolutive 4/5 axes)
• Prise en charge jusqu’à 5 systèmes de fixation : clouage, agrafage, vissage, poussage, etc.
• Options de nettoyage table et composants

Conception et fonctionnement
Portique en caisson soudé résistant à la torsion, entraîné par servomoteurs sur rails X pour une grande précision de positionnement. Armoires électriques intégrées et panneau mobile pour une utilisation intuitive. Chariots de guidage avec racleurs et joints limitant l’entrée de poussière et facilitant l’accès à la table d’assemblage.

Unité d’usinage
Broche de fraisage 3 axes refroidie par air avec vitesse réglable en continu et prise d’outil automatique. Modules d’extension disponibles pour usinages 4 et 5 axes et changement d’outil automatique pour tâches variées.

Unité de fixation
Interface universelle Hundegger permettant le prélèvement automatique d’outils de fixation de différents fabricants. Interface mécanique avec transfert médias et données, et porte-outil 4 axes avec rotation ±90° pour dispositifs de fixation.

SMART-Table et manutention
Solutions de table flexibles incluant SMART-Table :

• Pas de grille rouleaux : 1 200 mm
• Hauteur de travail : 550 mm
• Capacité de charge : jusqu’à 100 kg/m²
• Éléments de table montés sur rails Halfen de la guide X pour stabilité et flexibilité

Modules de manutention d’éléments

• Systèmes de serrage pour largeurs d’éléments à partir de 400 mm, pression jusqu’à 180 kg
• Retournement : commande radio pour sécurité opérateur et gain de place
• Levage : bras pour positionner les éléments jusqu’à 70° pour sortie par grue
• Rouleaux : fixes, relevables ou motorisés pour transport flexible

Systèmes d’isolation
Trois variantes d’installations d’isolation par insufflation :

• Thermo Linked : portique suspendu intégré au portique principal (poids env. 3 t)
• Thermo Solo : portique d’insufflation autonome sur rails X avec armoires mobiles
• Thermo Cantilever : portique à bras en porte-à-faux parcourant le portique et pivotant ±90° pour remplir les contours complexes

Logiciel (CAMBIUM)
CAMBIUM® est la plateforme 3D Hundegger pour préparation des programmes, calculs automatisés, optimisation et intégration avec les systèmes d’alimentation et stockage. Elle permet la préparation centralisée des opérations en atelier ou au bureau.

Avantages

• Flux intégré usinage + fixation + isolation
• Interface universelle pour dispositifs de fixation indépendants du fabricant
• Positionnement précis des fixations selon l’angle statique requis
• Changement automatique d’outil et d’équipement pour adaptation rapide

Caractéristiques techniques

• Vitesses max. de déplacement : X ≈ 35 m/min, Y ≈ 40 m/min, Z ≈ 35 m/min
• Largeurs utiles : 3 200 mm (3200) / 3 800 mm (3800) / 4 500 mm (4500); longueur selon surface de table; hauteur max. 550 mm
• Broche : 3 axes refroidie par air, 11 kW (évolutive 4/5 axes)
• Systèmes de fixation : jusqu’à 5 types (clouage, agrafage, vissage, poussage, etc.)
• SMART-Table : pas 1 200 mm, hauteur 550 mm, charge jusqu’à 100 kg/m²
• Pression de serrage : jusqu’à 180 kg
• Portiques d’isolation : Thermo Linked, Thermo Solo, Thermo Cantilever (insufflation)
• Changement automatique d’outil et d’appareil ; interface universelle mécanique/médias/données
• Architecture modulaire et configurable pour production personnalisée
