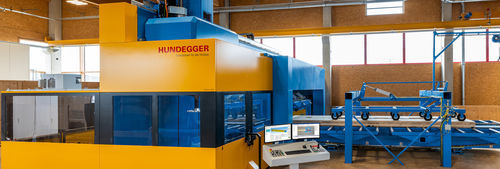

Centre de découpe et d'usinage multifonction PBA-Drive 3600

CNCen bois

Résumé
Le Hundegger PBA-Drive 3600 est un centre d'usinage continu pour panneaux CLT permettant l'usinage sur six faces sans retournement. Il associe un flux de matériau flexible à des composants de précision — convoyeur à chaînes heavy-duty et trois systèmes de mesure HMC par plateau — pour garantir répétabilité et adaptation à différents volumes de production.

Le polyvalent
Le PBA-Drive 3600 repose sur un concept modulaire et un flux de matière configurable selon les besoins clients. Des agrégats multi-axes puissants (jusqu'à 5 axes) autorisent l'usinage de toutes les faces en un seul passage. La cabine machine entièrement encapsulée avec aspiration en suspension et évacuation intégrée des déchets limite la dispersion des copeaux et réduit les temps de nettoyage.

Dimensions maximales des pièces

• Largeurs d'usinage de base jusqu'à 3 660 mm
• Hauteur maximale des panneaux CLT jusqu'à 400 mm

POINTS FORTS DU PBA-Drive 3600
Trois systèmes de mesure HMC par plateau et un convoyeur à chaînes haute précision assurent transport et positionnement constants. La machine permet l'usinage six faces sans retournement, facilitant des flux continus et efficaces.

Agrégats et performances

• Agrégat 5 axes : 63 kW, avec magasin d'outils (usinage multi-face en un passage)
• Agrégat 3 axes : 43 kW, avec unité de perçage profond horizontale
• Cabine machine entièrement encapsulée avec aspiration flottante
• Évacuation intégrée des déchets dans la zone d'usinage

Vos avantages

• Usinage de toutes les faces des panneaux CLT sans retournement
• Réduction de la poussière externe et évacuation simplifiée des copeaux
• Usinage et formatage simultanés des panneaux
• Flux de matériau efficace pour fonctionnement en continu
• Intégration facilitée aux systèmes d'alimentation automatiques

Variantes / Dimensions maximales (pièce brute)

• Longueur : min. 4 000 mm — max. selon la longueur du rail
• Largeur : min. 1 250 mm — max. 3 660 mm
• Hauteur : min. 60 mm — max. 400 mm

Installation et automatisation
Différentes options d'alimentation et d'extraction couvrent des concepts allant de la charge/décharge manuelle à un flux de matériau continu entièrement automatisé. Le convoyeur à chaînes développé par Hundegger et une unité d'alignement automatique assurent un positionnement précis et un transport fiable des panneaux CLT lourds.

Logiciel / CAMBIUM
CAMBIUM est la plateforme 3D Hundegger pour la préparation des pièces et la production. Elle fournit une interface unique pour les machines Hundegger, connectivité BVX2, calculs automatisés, optimisation et nesting, reporting et interfaces IT standards, ainsi que l'intégration aux systèmes d'alimentation et de stockage.

Exemples d'usinage
Du CAD à la pièce finie : formatage, fraisage, perçage, sciage, rainurage et usinages d'angles sont pris en charge via la configuration multi-agrégats et les options d'automatisation.

Caractéristiques / spécifications techniques

• Modèle : PBA-Drive 3600
• Concept d'usinage : usinage six faces sans retournement
• Transport : convoyeur à chaînes heavy-duty haute précision (développé en interne)
• Mesure : trois systèmes HMC par plateau
• Agrégats principaux : 5 axes (63 kW) avec magasin d'outils ; 3 axes (43 kW) avec perçage profond
• Largeur d'usinage max : jusqu'à 3 660 mm
• Hauteur panneau max : jusqu'à 400 mm (min. 60 mm)
• Longueur (pièce brute) : min. 4 000 mm — max. selon longueur de rail
• Serrage : position de serrage optimisée proche de la zone d'usinage
• Zone machine : cabine entièrement encapsulée avec aspiration flottante et évacuation intégrée
• Automatisation : options de la charge manuelle au flux continu automatisé ; unité d'alignement automatique
• Logiciel : CAMBIUM 3D pour préparation, optimisation et interface machine
