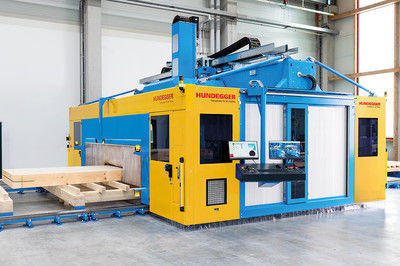

Centre d'usinage 3 axes PBA-X series

5 axesavec broche pivotantepour le bois

Présentation
Le portique Hundegger PBA‑X associe un concept machine modulaire à des entraînements puissants pour l’usinage CNC de panneaux CLT et d’éléments lamellé‑collé. Doté d’agrégats 5 axes et 3 axes et du mode CAMBIUM® multi‑panel, le PBA‑X permet de regrouper et fabriquer des pièces de sections variées en lots optimisés avec peu de déchets.

Variantes

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

Système multi‑machines
Le concept multi‑machining permet d’interconnecter plusieurs machines pour obtenir un flux de production continu et une meilleure répartition des tâches.

Points forts

• Dimensions maximales pièces (matière brute) : Longueur = selon longueur des rails ; Largeur = 3 500 | 4 000 | 5 000 mm (selon variante) ; Hauteur = 650 mm
• Agrégat 5 axes 35 kW avec variation continue 0–12 000 tr/min, adapté aux outils de grand diamètre à faible vitesse et aux fraises à haute vitesse
• Agrégats 3 axes pour opérations complémentaires
• Système de nettoyage TORNADO (mobile sur portique ou stationnaire) pour élimination efficace des copeaux et poussières
• Guidages linéaires de haute qualité avec chariots étanchéifiés
• Système de lubrification centralisé et automatique pour réduire la maintenance

Zone machine / Agrégats / Outillage
Le portique et les supports d’outils se déplacent en X et Y sur guidages linéaires de précision, assurant une liaison rigide entre le châssis et le système de transport. Chargeur d’outils de base jusqu’à 50 positions ; l’agrégat 5 axes permet l’usinage sur les 6 faces avec vitesse de broche réglable en continu.

Avantages

• Traitement de pièces jusqu’à 5,0 m de largeur et 650 mm de hauteur
• Réalisation efficace de découpes, fraisages et perçages
• Magasin d’outils configurable selon application
• Perçages profonds sur 4 faces jusqu’à ±30°

Exemples d’usinage
Convient aux concepts monoposte, multiposte et à flux continu. Le PBA‑X s’adapte à l’implantation et au flux matière de votre atelier.

Options et concepts d’installation
Configuration possible : solution monoposte compacte, table modulaire multiposte, ou solution en continu (pass‑through). Options et unités complémentaires disponibles pour étendre les capacités.

Logiciel CAMBIUM®
CAMBIUM® est la plateforme 3D pour la préparation et le pilotage. Fonctions : préparation au poste ou au bureau, calculs automatisés, imbrication, mises à jour et interfaces pour systèmes de stockage et d’alimentation.

Avantages CAMBIUM

• Une plateforme logicielle pour toutes les machines Hundegger
• Cartographie complète du processus de production et calculs automatisés
• Rapports personnalisables et clairs
• Interfaces IT standard pour intégration

Automatisation / Tables d’usinage intelligentes
Tables disponibles : table stationnaire avec supports mobiles à serrage rapide, tables à rouleaux motorisés pour entrée/sortie automatique, plateau à vide relevant la pièce jusqu’à 400 mm. Le système permet plusieurs opérations en une seule prise grâce à l’abaissement automatique des pods.

Agrégats & Outillages exemples
Unités haute performance : broche/scie 5 axes, agrégats 3 axes, unité de perçage profond, ventouses/vacuum stamps, scies, chargeurs d’outils et outillages spécifiques CLT/lamellé‑collé.

Caractéristiques techniques

• Modèle : PBA‑X (3100 / 3600 / 4600)
• Largeur processable : 3 500 mm (3100) / 4 000 mm (3600) / 5 000 mm (4600)
• Hauteur maximale pièces : 650 mm
• Longueur : selon longueur des rails (configurable)
• Puissance broche 5 axes : 35 kW
• Vitesse broche : 0–12 000 tr/min (continu)
• Agrégats 3 et 5 axes disponibles
• Magasin d’outils : jusqu’à 50 positions (configurable)
• Système TORNADO pour évacuation copeaux et poussières
• Perçages profonds sur 4 faces jusqu’à ±30°
• Plateau à vide : levage jusqu’à 400 mm, abaissement automatique des pods
• Lubrification centralisée automatique
• Logiciel CAMBIUM® pour préparation, imbrication, optimisation et contrôle
• Concepts d’installation : monoposte, multiposte, pass‑through
