Machine d'usinage 5 axes UFA-Industry

verticalepour le boisde fraisage

Présentation
La machine d'usinage des panneaux UFA-Industry permet de mettre en forme les panneaux en bout et dans le sens longitudinal et de réaliser des feuillures, rainures et ouvertures sur la face inférieure. Les pièces positionnées sur un transporteur à chaîne sont usinées par le bas ou sur les 4 côtés. La machine est modulaire et configurée selon les besoins de production; des agrégats et options peuvent être ajoutés à tout moment.

Fonctionnalités clés

• Conçue pour des éléments BSP d'une épaisseur de conception allant jusqu'à Z = 37 cm, largeur maximale Y = 360 cm et longueur X = 16,5 m.
• Possibilité d'usinage par le dessous et sur les 4 côtés en fonction de la configuration.
• Gestion de la production et intégration assurées par le logiciel CAMBIUM® pour une continuité de processus.

Agrégats et outils principaux

• Agrégat de finition / élingage : jusqu'à 22 kW, usinage possible sur les deux côtés longs.
• Agrégats de fraisage : jusqu'à 43 kW, vitesses de broche jusqu'à 12 000 tr/min.

Chaîne de processus

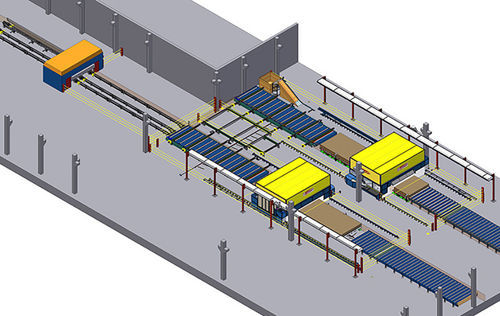

L'UFA-Industry peut servir de centre d'usinage central dans une ligne de production. Elle peut alimenter et coordonner jusqu'à deux machines de la série PBA avec des panneaux déjà formatés et usinés par le dessous, évitant ainsi le retournement des pièces et réduisant les opérations de manutention.

Exemples d'usinage
Mise en forme, délignage, rainurage, feuillures et usinage de la face inférieure pour de grands éléments BSP. En exploitation combinée avec des machines PBA, la transformation par le dessous de panneaux jusqu'à environ 30 cm peut être réalisée dans des flux optimisés; les capacités maximales dépendent des agrégats et de la configuration retenus.

Équipement modulaire et automatisation
Machine modulaire et personnalisable avec plusieurs agrégats et options d'automatisation. Vitesses de déplacement maximales indicatives : Axe X ≈ 60 m/min ; Axe Y ≈ 60 m/min ; Axe Z ≈ 30 m/min. Possibilités de retrofit pour accompagner l'évolution de la production.

Caractéristiques / spécifications techniques

• Modèle : UFA-Industry
• Marque : Hundegger
• Application : mise en forme et usinage d'éléments BSP; usinage par le dessous et sur 4 côtés
• Épaisseur maximale (conception) : jusqu'à Z = 37 cm (selon application; usinage optimisé depuis le dessous référencé jusqu'à ≈ 30 cm)
• Largeur maximale : Y = 360 cm
• Longueur maximale : X = 16,5 m
• Agrégat d'élingage : jusqu'à 22 kW (usinage sur les deux côtés longs)
• Agrégats de fraisage : jusqu'à 43 kW, 12 000 tr/min
• Vitesses de déplacement : X ≈ 60 m/min; Y ≈ 60 m/min; Z ≈ 30 m/min
• Transporteur : chaîne pour positionnement des panneaux; adaptation en chaîne de processus avec machines PBA
• Logiciel : CAMBIUM® (logiciel interne de production et commande)
• Modularité : agrégats et options échangeables et rétroinstallables
