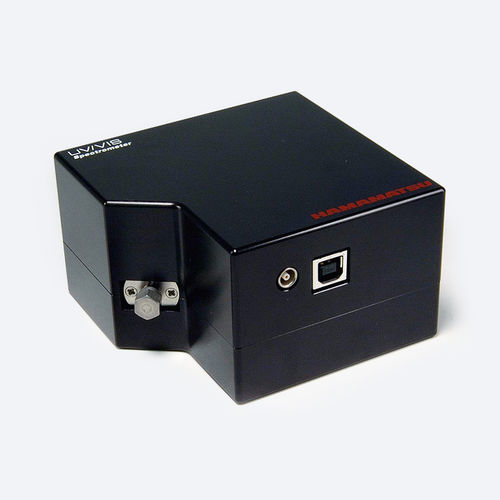

Mini-spectromètre CCD C11697MB

CMOSpour applications industriellespour éclairage à LED

Présentation
Le C11697MB est un polychromateur compact intégrant des éléments optiques, un capteur d'image CMOS haute sensibilité et un circuit de pilotage. La lumière est guidée par fibre optique vers l'orifice d'entrée de la série TM ; le spectre mesuré par le capteur intégré est transmis au PC via USB 2.0 pour acquisition. L'appareil prend en charge des temps d'intégration courts via une entrée trigger, permettant la mesure de sources lumineuses pulsées et un balayage rapide adapté aux tests LED en production. Un logiciel d'évaluation est fourni ; la spécification DLL est fournie pour l'intégration logicielle personnalisée.

Caractéristiques

• Capteur d'image CMOS intégré à haute sensibilité, comparable aux performances CCD
• Entrée trigger pour intégration de courte durée et mesures sur lumière pulsée
• Lecture haute vitesse (~2 ms)
• Détecteur à intégration de charge simultanée
• Facteur de conversion en longueur d'onde enregistré en mémoire interne
• Interface USB 2.0 pour la sortie des données vers PC
• Logiciel d'évaluation inclus ; spécification DLL disponible pour intégration OEM/personnalisée

Mesure et utilisation
Connecter la lumière à mesurer à l'orifice d'entrée de la série TM à l'aide d'une fibre optique. Condition ambiante typique pour les spécifications : Ta = 25 °C sauf indication contraire. La fonction trigger intégrée et la lecture rapide permettent l'acquisition de spectres d'émission provenant de sources pulsées et d'intervalles d'intégration courts. Le logiciel d'évaluation permet de définir les paramètres de mesure, d'acquérir et d'enregistrer les données spectrales et d'afficher des graphiques ; les applications personnalisées peuvent utiliser la spécification DLL fournie pour le contrôle direct et la récupération des données.

Spécifications (tableau)

• Plage de réponse spectrale : 320 à 1000 nm
• Résolution spectrale (FWHM) typique : 5 nm — maximale : 8 nm
• Refroidissement : non refroidi
• Résolution A/N : 16 bits
• Interface : USB 2.0
• Capteur intégré : CMOS haute sensibilité (2048 pixels au total)
• Vitesse de lecture : env. 2 ms
• Fonctions : fonction trigger ; intégration de charge simultanée
• Condition de mesure : Typ. Ta = 25 °C (sauf indication contraire)

Caractéristiques techniques

• Modèle : C11697MB
• Plage de réponse spectrale : 320 à 1000 nm
• Résolution spectrale (FWHM) : typ. 5 nm, max. 8 nm
• Détecteur : capteur d'image CMOS haute sensibilité, 2048 pixels au total
• Résolution A/N : 16 bits
• Vitesse de lecture : lecture haute vitesse env. 2 ms
• Refroidissement : aucun (non refroidi)
• Interface : USB 2.0
• Fonctionnalités de mesure : fonction trigger pour mesures sur lumière pulsée ; intégration de charge simultanée
• Mémoire embarquée : facteur de conversion en longueur d'onde enregistré en mémoire interne
• Logiciel : logiciel d'évaluation fourni pour contrôle et sauvegarde des mesures ; spécification DLL fournie pour intégration personnalisée
