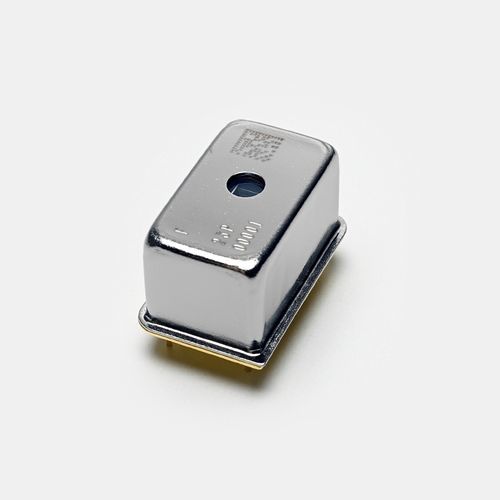

Mini-spectromètre ultraviolet C16767MA-01

CMOSpour l'industrie des semi-conducteursOEM

Présentation
Le C16767MA-01 est une tête de mini-spectromètre ultra-compacte et à haute sensibilité pour mesures dans l’ultraviolet (190 nm–440 nm). Conçu pour une intégration aisée dans des instruments analytiques compacts et portables destinés à la surveillance industrielle et aux analyses sur le terrain.

Principales caractéristiques

• Taille fingertip : 20,1 mm × 12,5 mm × 10,1 mm
• Poids : 5 g
• Réponse spectrale : 190 nm à 440 nm
• Résolution spectrale (typ.) : 3,2 nm ; (max.) : 5 nm
• Prise en charge de l’intégration synchronisée (obturateur électronique)
• Fonctionnement non refroidi
• Facteur de conversion en longueur d’onde indiqué sur la feuille d’inspection finale

Technologie / Conception
Le C16767MA-01 intègre un capteur d’image linéaire CMOS avec fente intégrée par gravure et un réseau concave réfléchissant réalisé par nanoimpression. Le capteur présente une résistance UV renforcée et un filtre anti-lumière parasite formé sur le capteur pour limiter les parasites dus à la diffraction, améliorant ainsi la fidélité du signal dans le domaine UV.

Exemples d’applications

• Analyse de la qualité de l’eau (composés organiques, DBO)
• Surveillance atmosphérique des gaz (par ex. NO, SO2)
• Caractérisation de LED UV (UV-A, UV-B, UV-C)
• Contrôle de procédés en microélectronique (diagnostic plasma et gaz de procédé)

Exemples de mesure (remarques)
Des modules de démonstration équipés du C16767MA-01 ont réalisé des mesures de l’acide nitrique, de l’acide nitreux, de la DBO et de certains composés organiques (par ex. anthracène) présentant une bonne concordance avec des spectrophotomètres de paillasse pour des analyses spécifiques. Se référer aux notes d’application pour les conditions d’essai et les procédures d’étalonnage détaillées.

Caractéristiques techniques

• Plage de réponse spectrale : 190 nm à 440 nm
• Résolution spectrale (FWHM) (typ.) : 3,2 nm
• Résolution spectrale (FWHM) (max.) : 5 nm
• Refroidissement : Non refroidi
• Capteur : Capteur d’image linéaire CMOS avec fente intégrée
• Nombre total de pixels : 288
• Condition de mesure typique : Ta = 25 °C sauf indication contraire
