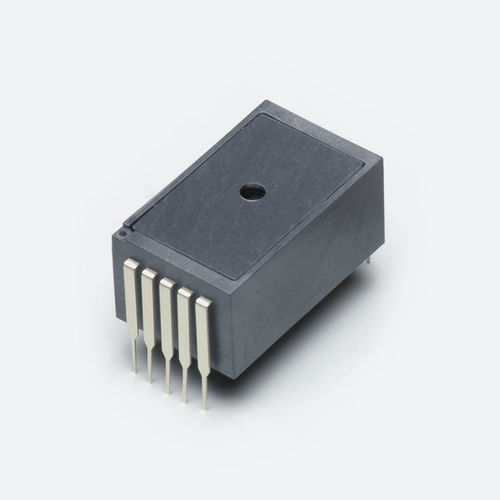

Mini-spectromètre UV-visible C10988MA-01

optiqueCMOSultracompact

Présentation
La série MS regroupe des têtes de spectromètre au format pouce conçues pour l'intégration dans des systèmes de mesure portables et mobiles. En combinant une optique basée sur MEMS et un capteur d'image linéaire CMOS avec un réseau nano-imprimé, la série MS offre une tête de spectromètre ultra-compacte adaptée aux applications contraintes en encombrement et en masse.

Caractéristiques

• Format compact (taille pouce) : 27,6 × 16,8 × 13 mm
• Poids léger : 9 g
• Réponse spectrale : 340–750 nm
• Résolution spectrale (indiquée) : 14 nm (FWHM max), typ. 12 nm
• Capteur d'image linéaire CMOS intégré avec fente de réception
• Conçue pour l'intégration dans des équipements de mesure portables/mobiles
• Facteur de conversion en longueur d'onde fourni sur la fiche de test

Description
La série MS intègre un capteur d'image linéaire CMOS, une fente de réception et un réseau nano-imprimé formé sur une lentille convexe pour constituer une tête de spectromètre très compacte. Son faible volume et ses 9 g de masse permettent l'installation dans des instruments portatifs, des drones ou d'autres plateformes mobiles où l'espace et le poids sont limités. Le module est non refroidi et destiné aux conditions de mesure courantes en laboratoire et sur le terrain (condition ambiante typ. Ta = 25 °C sauf indication contraire).

Spécifications

• Modèle : C10988MA-01
• Plage de réponse spectrale : 340 à 750 nm
• Résolution spectrale (FWHM) (typ.) : 12 nm
• Résolution spectrale (FWHM) (max.) : 14 nm
• Refroidissement : Non refroidi
• Capteur intégré : Capteur d'image linéaire CMOS
• Nombre total de pixels : 256 pixels
• Dimensions physiques : 27,6 × 16,8 × 13 mm (taille pouce)
• Poids : 9 g
• Condition de mesure : Typ. Ta = 25 °C, sauf indication contraire
• Remarque : Le facteur de conversion en longueur d'onde est fourni sur la fiche de test
