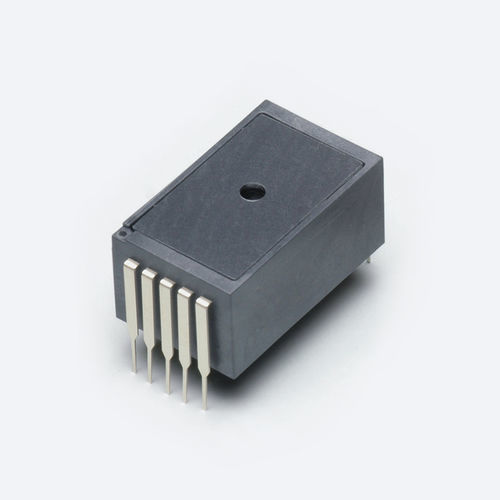

Mini-spectromètre CMOS C11708MA

ultracompactà réseau

Présentation
La série MS est un module de spectromètre de la taille d’un pouce (27,6 × 16,8 × 13 mm) développé pour l’intégration dans des équipements de mesure mobiles, fondant les technologies MEMS et capteurs d’image. La série MS intègre un capteur d’image linéaire CMOS avec une fente de réception lumineuse intégrée et un réseau gravé par nanoimpression sur une lentille convexe, aboutissant à un spectromètre d’un volume inférieur au tiers de la série RC.

Caractéristiques

• Format compact : 27,6 × 16,8 × 13 mm
• Poids réduit : 9 g
• Plage spectrale de réponse : 640–1050 nm
• Résolution spectrale (FWHM) : typ. 15 nm ; max. 20 nm
• Conçu pour intégration dans des systèmes de mesure mobiles ou embarqués
• Facteur de conversion en longueur d’onde fourni sur la fiche de test

Spécifications
Plage spectrale de réponse : 640 à 1050 nm
Résolution spectrale (FWHM) (typ.) : 15 nm
Résolution spectrale (FWHM) (max.) : 20 nm
Refroidissement : Sans refroidissement
Capteur intégré : Capteur d’image linéaire CMOS
Nombre total de pixels : 256 pixels
Condition de mesure : Typ. Ta = 25 ℃, sauf indication contraire

Caractéristiques techniques

• Modèle : C11708MA
• Série : MS series mini-spectrometer
• Dimensions : 27,6 × 16,8 × 13 mm
• Poids : 9 g
• Résolution spectrale (FWHM) : typ. 15 nm ; max. 20 nm
• Refroidissement : Sans refroidissement
• Capteur : Capteur d’image linéaire CMOS (256 pixels au total)
• Condition de mesure : Typique à Ta = 25 ℃
