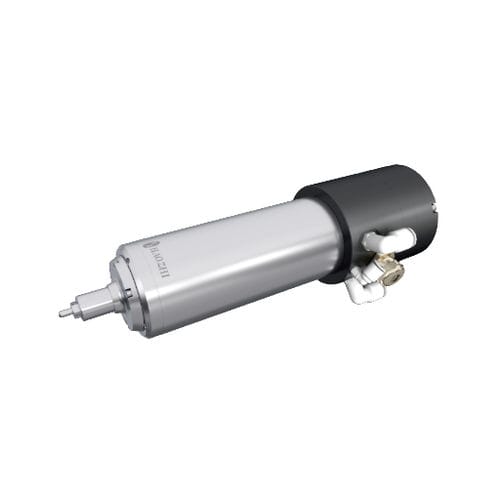

Broche de fraisage DGZ-06260/1.2A2-PW

motoriséerefroidie par eaumonté sur bride

Présentation
La DGZ-06260 A2 est une broche dentaire refroidie par eau de la gamme 61,92 mm, conçue pour les applications de fraisage en laboratoire et chairside. Elle fournit jusqu'à 1,2 kW en crête (S6) et 0,9 kW en continu (S1), atteint 60 000 tr/min et accepte la pince de tirage B067, la différenciant des variantes à bride et pulvérisation.

Applications recommandées

• Fraisage prothétique dentaire (couronnes, bridges, inlays/onlays)
• Usinage en laboratoire de zircone, PMMA et composites
• Finition haute vitesse et micro-fraisage dans les flux CAD/CAM dentaires

Fiche technique (extrait)
Modèle : DGZ-06260/1.2A2-PW
Interface outil : Pince de tirage B067
Type de roulement : Roulement à billes en céramique
Fréquence max. : 1 000 Hz
Système moteur : asynchrone
Tension nominale moteur : 200 V
Alimentation AC : 220 V
Courant nominal S1 (100%) : 3,5 A
Courant nominal S6 (40%) : 4,2 A
Débit gaz joint d'étanchéité : 50–70 L/min (pression 0,25 MPa)
Refroidissement : Eau ; débit ≥1,6 L/min
Capteur température moteur : PTC
Changement d'outil : Cylindre (pression 0,56–0,60 MPa)
Vitesse de vibration : 1,0 mm/s
Fonctionnalité électrifiée : Aucune
Poids : 4,1 kg
Driver : DIA-2.2-2S
Résistance de freinage : Résistance aluminium 21, 100 W, 200 Ω

Dimensions / compatibilité
Diamètre corps Φ61,92 mm ; compatible avec les pinces B067. Schéma de dimensions disponible sur la fiche produit pour intégration aux têtes de fraisage dentaires et dispositifs.

Caractéristiques / spécifications techniques

• Modèle : DGZ-06260/1.2A2-PW (version A2 refroidie par eau)
• Diamètre corps : Φ61,92 mm
• Vitesse maximale : 60 000 tr/min
• Puissance continue S1 : 0,9 kW ; crête S6 (40%) : 1,2 kW
• Couple S1 : 0,15 N·m ; Couple S6 : 0,19 N·m
• Interface outil : Pince de tirage B067
• Roulements : Billes en céramique
• Système moteur : Asynchrone ; fréquence max. 1 000 Hz
• Tension nominale moteur : 200 V ; alimentation AC : 220 V
• Courant nominal S1 / S6 : 3,5 A / 4,2 A
• Débit air joint : 50–70 L/min (0,25 MPa)
• Refroidissement : Eau ; débit requis ≥1,6 L/min
• Changement d'outil : Pneumatique (0,56–0,60 MPa)
• Capteur température : PTC
• Vibration : 1,0 mm/s
• Driver : DIA-2.2-2S
• Résistance de freinage : Aluminium 21, 100 W, 200 Ω
• Poids : 4,1 kg
