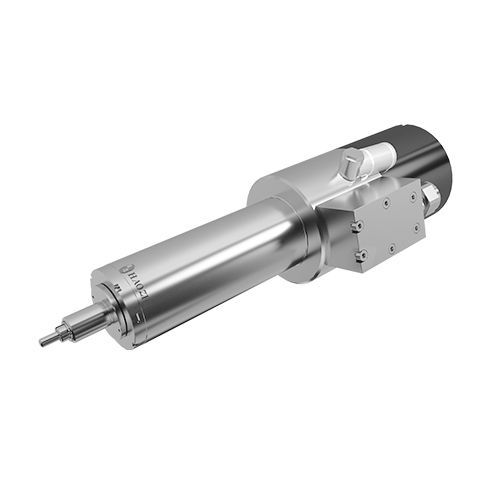

Électrobroche d'usinage DGZ-03380

pour fraisagede mise en hauteurà moteur asynchrone

Présentation
La DGZ-03380 est une broche dentaire de Φ33 mm destinée aux unités de fraisage compactes, offrant jusqu'à 80 000 tr/min avec une puissance continue (S1) de 0,45 kW. Elle est équipée d'une pince de serrage DB121, de roulements à billes en céramique et d'un système de refroidissement par air conçu pour l'usinage dentaire de précision.

Fiche technique (résumé)
Diamètre : Φ33 mm
Vitesse maximale : 80 000 tr/min
Puissance (S1 100%) : 0,45 kW
Puissance (S6 40%) : 0,54 kW
Couple (S1) : 0,1 N·m
Couple (S6 40%) : 0,12 N·m

Données techniques (table complète)
Modèle de broche : DCZ-03380/0.5-PG
Interface outil : Pince de serrage DB121
Type de roulement : Roulements à billes en céramique
Fréquence max. : 1 000 Hz
Système moteur : Moteur asynchrone
Tension nominale : 60 V
Courant nominal S1 : 6,7 A ; S6 : 8,0 A
Système de refroidissement : Refroidissement par air (28-30 L/min)
Débit gaz joint d'air : 26115*41*7 40Ω 60WL/min (pression 0,02-0,05 MPa)
Changement d'outil : Cylindre (24 V)
Capteur température moteur : KTY
Driver : ID106-3T005GB ; Résistance de frein : Aluminium 115×41×7, 40 Ω, 60 W ; Alimentation DC : 500 W, 60 V

Applications
Conçue pour la fraisure dentaire et les workflows restaurateurs sur machines compactes nécessitant haute vitesse et stabilité du système de broche.

Caractéristiques / spécifications techniques

• Modèle : DGZ-03380 (réf. technique : DCZ-03380/0.5-PG)
• Diamètre : Φ33 mm
• Vitesse maximale : 80 000 tr/min
• Puissance S1 : 0,45 kW ; Puissance S6 : 0,54 kW
• Couple S1 : 0,1 N·m ; S6 : 0,12 N·m
• Interface outil : Pince DB121
• Roulements : Roulements à billes en céramique
• Refroidissement : Air (28-30 L/min)
• Tension nominale : 60 V ; Courant nominal S1/S6 : 6,7 A / 8,0 A
• Type moteur : Moteur asynchrone ; Fréquence max. : 1 000 Hz
• Changement d'outil : Cylindre (24 V)
• Capteur température moteur : KTY
• Poids : 2,1 kg ; Vitesse de vibration : 1,0 mm/s
• Driver : ID106-3T005GB ; Résistance de frein : Aluminium 115×41×7, 40 Ω, 60 W ; Alimentation DC : 500 W, 60 V
