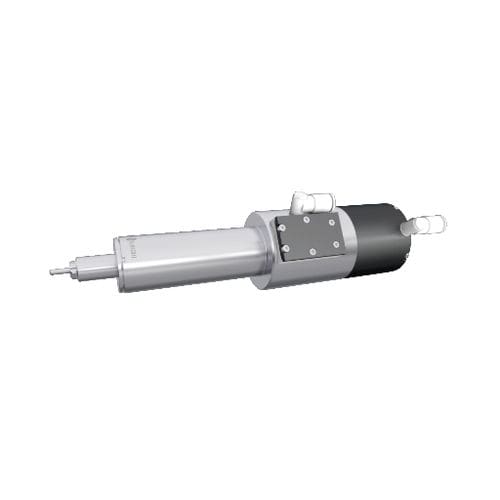

Broche de fraisage DGZ-03360/0.25-PG

motoriséerefroidie par air

Présentation
Le DGZ-03360 est une broche de fraisage dentaire légère de Ø33 mm (poids : 1,6 kg) fournissant 0,25 kW en continu jusqu'à 60 000 tr/min. Elle est équipée d'une pince DB121, de roulements à billes céramiques et d'un refroidissement par air, adaptée aux systèmes de fraisage dentaires compacts.

Caractéristiques clés
Diamètre : Ø33 mm
Vitesse max. : 60 000 tr/min
Couple S1 : 0,041 Nm
Couple S6-40% : 0,06 Nm
Puissance S1 (100%) : 0,25 kW
Puissance S6 (40%) : 0,375 kW

Données techniques

• Modèle : DGZ-03360/0.25-PG
• Interface outil : pince DB121
• Type de roulement : palier à billes céramiques
• Fréquence max. : 1 000 Hz
• Système moteur : asynchrone
• Tension nominale : 60 V
• Courant nominal S1 : 4,1 A ; S6 : 6,15 A
• Débit gaz d'étanchéité : 28–32 L/min (0,02–0,05 MPa)
• Système de refroidissement : refroidissement par air ; débit de refroidissement : 28–32 L/min
• Changement d'outil : cylindre ; pression d'air : 0,56–0,60 MPa
• Capteur de température moteur : KTY
• Vitesse de vibration : 1,0 mm/s
• Poids : 1,6 kg
• Driver : ID100-3T005GB
• Résistance de frein : aluminium 115×41×7 400 60W
• Alimentation DC : 350W/48V (coupures légères) ou 500W/48V (coupures lourdes)

Dimensions
Schéma de dimensions disponible sur la fiche produit.

Applications

• Fraisage dentaire dans des systèmes compacts nécessitant des broches Ø33 mm (laboratoires dentaires, unités chairside).

Caractéristiques / spécifications techniques

• Diamètre du corps : Ø33 mm
• Vitesse maximale : 60 000 tr/min
• Puissance continue (S1) : 0,25 kW
• Puissance intermittente (S6 40%) : 0,375 kW
• Couple S1 : 0,041 Nm ; S6 : 0,06 Nm
• Interface outil : pince DB121
• Roulements : billes céramiques
• Refroidissement : air (28–32 L/min)
• Changement d'outil : cylindre (0,56–0,60 MPa)
• Tension nominale : 60 V ; courant nominal S1 : 4,1 A
• Poids : 1,6 kg
• Alimentation recommandée : 350W/48V ou 500W/48V
