Transporteur à roues SSDCTà bandespécialautomatisé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Traction
- à roues
- Spécifications
- pour fortes charges, spécial, automatisé, à bande
Description
Présentation
Caractéristiques principales
Capacités opérationnelles
Données techniques

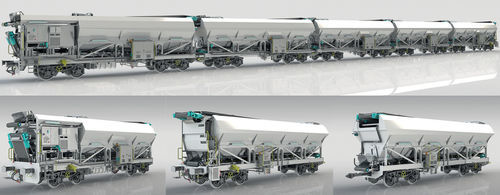

- Machine sur voie « Super Self Discharging and Charging Train » (SSDCT) composée d'une rame à 5 éléments accouplés en permanence intégrant des wagons trémie spéciaux 4 essieux : 1 unité extérieure B, 3 unités intérieures A et 1 unité motrice extérieure C.
- La rame est équipée de convoyeurs supérieurs pour le chargement et de convoyeurs inférieurs pour le déchargement ; les convoyeurs fonctionnent simultanément selon le principe du flux double.
- Conçue comme élément technologique d'un train spécialisé de renouvellement de la voie et coordonnée pour fonctionner avec d'autres machines du train.
Caractéristiques principales
- Convoyeurs supérieurs (chargement) et inférieurs (déchargement) permettant le transfert continu du ballast.
- Contrôle par API (PLC) avec communication inter-machines pour une exploitation synchronisée.
- Capteurs intégrés, caméras internes et éclairage externe pour la surveillance et la sécurité des opérations.
- Canalisations d'air 10 bar et raccords pour travaux de nettoyage et d'entretien.
- Système de pulvérisation d'eau pour la suppression de la poussière lors de la manutention.
- Type d'essieu : Y25Lsdi(f)-KC1, modifié pour l'exploitation sur voie (avec unité de frein CFCB et frein à main).
- Caisse en acier au carbone pour une durabilité structurelle dans les conditions de manutention du ballast.
Capacités opérationnelles
- Manutention du ballast neuf (bien calibré) et du ballast ancien excavé de la plateforme ; adapté aux matériaux excavés mixtes ou contaminés.
- Granulométrie générale du ballast neuf : 31,5–50 mm ; densité calculée du matériau : 1,7 t/m3.
- Vitesse maximale en transport (mode circulation) : 100 km/h ; vitesse maximale en travail : 700 m/h.
- Conçu pour fonctionner selon la classe climatique T1-TSI et le gabarit de circulation G1-TSI.
- Rayon de courbure minimum : 125,0 m (rame simple 5 éléments) ; rayon minimum en mode travail : 350,0 m.
Données techniques
- Désignation du modèle : SSDCT (Super Self Discharging and Charging Train).
- Configuration : rame à 5 éléments accouplés en permanence — 1 extérieur B, 3 intérieurs A, 1 extérieur moteur C.
- Charge par essieu : 22,5 t/essieu.
- Voie : 1 435 mm.
- Gabarit de circulation : G1-TSI.
- Rmin (rame simple 5 éléments) : 125,0 m ; Rmin (mode travail) : 350,0 m.
- Dévers maximal de la voie : 180,0 m.
- Longueur tampons-à-tampons (rame simple) : 63 130 mm.
- Poids à vide des unités : unité intérieure A : 29,2 t ; unité extérieure B : 30,9 t ; unité motrice extérieure C : 35,2 t.
- Ballast manipulé : ballast neuf 31,5–50 mm (densité 1,7 t/m3) et ballast ancien excavé (possible contamination).
- Type d'essieu : Y25Lsdi(f)-KC1 (avec unité de frein CFCB et frein à main), modifié pour machine sur voie.
- Équipements : convoyeurs supérieurs et inférieurs (flux double), capteurs, caméras internes, éclairage externe, commande PLC, communication inter-machines, canalisations d'air 10 bar et raccords, système de pulvérisation d'eau pour suppression de la poussière.
- Certifications/normes : IN 1418 ; NFF 58002 ; Directive 2006/42 EC.
