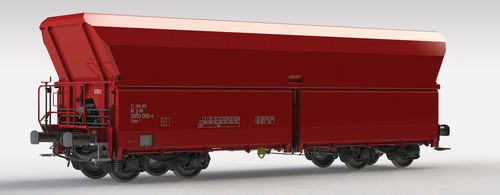

Transporteur à roues Falns 184

à benne

Caractéristiques

• Wagon trémie ouvert auto-déchargeant, adapté au transport de matériaux en vrac résistants aux intempéries, principalement le calcaire.
• Déchargement rapide assuré par évacuation latérale via quatre portes, toutes actionnées hydrauliquement. L'énergie hydraulique est fournie par une pompe entraînée par l'essieu; une pompe manuelle d'urgence est disponible sur la plateforme.
• Conception conforme aux normes TSI, EN et UIC pour l'exploitation en trafic RIV et TEN RIV.

Capacités

• Deux largeurs d'ouverture d'évacuation disponibles : 3 750 mm ou 4 300 mm.
• Commande de déchargement accessible des deux côtés du wagon.
• Les portes peuvent effectuer jusqu'à trois cycles d'ouverture/fermeture en utilisant l'énergie accumulée par une pompe hydraulique de stockage.
• Étanchéité des portes : convient pour des grains > 1 mm.

Paramètres (tableau)
Charge par essieu : 22,5 t / essieu
Écartement : 1 435 mm
gabarit de chargement : G1-TSI
Régime de frein : "S"
Type de frein : GP-A-K
Vitesse maxi à 90,0 t : 100 km/h
Vitesse maxi (à vide) : 120 km/h
Condition climatique : T<RIV>
R_min : 75,0 m
Longueur entre tampons : 12 540 mm
Poids à vide : ~ 23,7 t
Charge utile : ~ 66,3 t
Volume utile : 77,0 m3
Ouverture de chargement : 11 702 x 1 868 mm
Longueur de déchargement : 10 508 mm (total)
Largeur de déchargement : 3 750 ou 4 300 mm
Angle de la tôle de pente : 49°
Nombre de sections : 2
Matériau de la caisse : Acier non allié (acier au carbone)
Type d'essieu : BA 628.5 (K), BA 629.5 (K)
Fonctionnement des portes : Hydraulique


Spécifications techniques

• Modèle : Falns 184
• Volume utile : 77,0 m3
• Charge par essieu : 22,5 t / essieu
• Écartement : 1 435 mm
• Gabarit : G1-TSI
• Régime de frein : "S"
• Type de frein : GP-A-K
• Vitesse maxi à 90,0 t : 100 km/h
• Vitesse maxi (à vide) : 120 km/h
• Rayon minimal de courbure (R_min) : 75,0 m
• Longueur entre tampons : 12 540 mm
• Poids à vide : ~ 23,7 t
• Charge utile : ~ 66,3 t
• Ouverture de chargement : 11 702 x 1 868 mm
• Longueur de déchargement (total) : 10 508 mm
• Options de largeur de déchargement : 3 750 mm ou 4 300 mm
• Nombre de sections : 2
• Matériau de la caisse : Acier au carbone
• Types d'essieux : BA 628.5 (K), BA 629.5 (K)
• Fonctionnement des portes : Hydraulique (pompe hydraulique entraînée par l'essieu + pompe manuelle d'urgence)
• Conçu selon : TSI, EN, UIC pour le trafic RIV et TEN RIV
