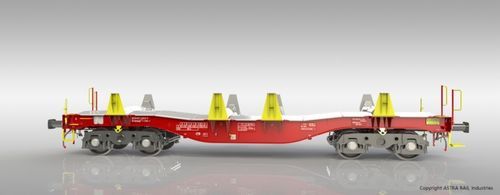

Transporteur à roues Smmnpspour la sidérurgiepour fortes charges
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Traction
- à roues
- Spécifications
- pour fortes charges, pour la sidérurgie
- Capacité de charge
79,3 t
(87,4 us ton)
Description
Présentation
Capacités
Données techniques
- Wagon de fret conçu pour le transport de plaques d'acier chauffées, principalement entre fabricants et transformateurs d'acier en Suède.
- Conforme à la General Technical Specification for Freight Car (GTSF) de SJ et aux exigences internationales applicables (TSI, EN, RIV, UIC) référencées dans la GTSF.
- Le châssis et les traverses sont conçus pour une éventuelle augmentation future de la charge par essieu à 30,0 t ; le bogie peut être accepté pour une charge par essieu de 30,0 t sur les voies suédoises.
- Tous les composants fixés à la structure acier du wagon sont spécifiés pour fonctionner en conditions hivernales sévères (neige compactée, glace, températures jusqu'à -40°C) et pour résister au rayonnement/convection thermique provenant de la surface des plaques chauffées.
Capacités
- Transport de plaques d'acier chauffées avec température de surface maximale 350°C
- Charge utile : 79,3 t
- Configuration 4 essieux ; conçu pour l'exploitation sur voie normale (1 435 mm)
Données techniques
- Charge par essieu : 25,0 t / essieu
- Écartement de la voie : 1 435 mm
- Gabarit (sans traverses) : G1-TSI
- Gabarit Suède (avec traverses) : BVF 586.20 Gabarit F+A
- Régime de freinage : "S"
- Type de frein : Integrated Clasp Brake System (ICB)
- Vitesse maxi (chargé) : 100 km/h
- Vitesse maxi (à vide) : 120 km/h
- Condition climatique : Tn
- Rayon de courbure minimum (Rmin) : 100,0 m / 70,0 m
- Type d'attenuateur : Catégorie C, UIC 526-1
- Accouplement à vis : 850 kN, UIC 826
- Attelage de traction : 1000 kN / 21 kJ, UIC 520
- Longueur tampon à tampon : 13 900 mm
- Poids à vide : 20,7 t
- Hauteur maxi du wagon : 2 388 mm
- Longueur utile – dans les poches d'extrémité : 12 052 mm
- Largeur de chargement maxi – entre butées latérales de traverse : 2 975 / 2 601 mm
- Hauteur des butées latérales de traverse au-dessus du T.O.R. : 2 140 mm
- Hauteur de chargement du wagon à vide au-dessus du T.O.R – poutres de support A : 1 700 mm
- Hauteur de chargement du wagon à vide au-dessus du T.O.R – poutres de support B : 1 620 mm
- Type de bogie : Axle Motion III
- Diamètre de roue : 920 mm
