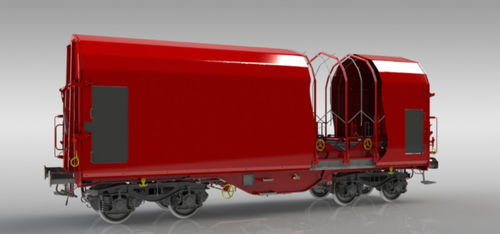

Transporteur à roues Shimmns ttu 728

pour la sidérurgiede bobine

Fonctionnalités

• Wagon marchandises couvert conçu pour le transport de bobines d'acier à froid placées dans des berceaux dédiés.
• Les bobines sont protégées par une bâche roulante actionnable depuis chaque extrémité, permettant l'ouverture d'environ deux tiers du wagon.
• Chargement et déchargement par le haut et par les côtés possibles avec des grues et élévateurs industriels.
• Conception conforme aux normes TSI, EN et UIC ; marquage TEN GE pour la circulation.

Capacités (caractéristiques des berceaux)
Caractéristique | Berceau 1 | Berceau 2 | Berceau 3 | Berceau 4 | Berceau 5
Ø max. de la bobine [mm] | 2 250 | 1 700 | 2 700 | 1 700 | 2 250
Ø min. de la bobine [mm] | 1 000 | 800 | 1 000 | 800 | 1 000
Poids max. de la bobine [t] | 36 | 17 | 45 | 17 | 36


Paramètres

• Charge par essieu : 22,5 t / essieu
• Écartement : 1 435 mm
• Gabarit de chargement : G1 TSI
• Régime de freinage : S
• Type de frein : GP-A (K)
• Vitesse maxi à 90,0 t : 100 km/h
• Vitesse maxi à 58,0 t : 120 km/h
• Condition climatique : T1
• Rayon min. (wagon seul) : 35,0 m
• Longueur entre tampons : 12 040 mm
• Poids à vide : ~22,7 t / 22,0 t (bogies légers)
• Charge utile : ~67,3 t
• Type de bogie : Y25Ls1-K / Y25Lsd-KP1
• Nombre de berceaux : 5
• Largeur en berceau : 2 410 mm
• Nombre de bras : 20 pièces (4 par bobine)
• Fixation des bobines : Mécanisme à vis
• Surface des berceaux : Caoutchouc 10 mm
• Nombre d'arceaux internes : 7
• Supports entre arceaux : Oui
• Mécanisme de paroi avant : 4 points

Mesures
Toutes les mesures sont en millimètres.

Caractéristiques techniques

• Charge par essieu : 22,5 t / essieu
• Écartement : 1 435 mm
• Gabarit de chargement : G1 TSI
• Régime de freinage : S
• Type de frein : GP-A (K)
• Vitesse maxi à 90,0 t : 100 km/h
• Vitesse maxi à 58,0 t : 120 km/h
• Condition climatique : T1
• Rayon min. (wagon seul) : 35,0 m
• Longueur entre tampons : 12 040 mm
• Poids à vide : ~22,7 t / 22,0 t (bogies légers)
• Charge utile : ~67,3 t
• Type de bogie : Y25Ls1-K / Y25Lsd-KP1
• Nombre de berceaux : 5
• Largeur en berceau : 2 410 mm
• Nombre de bras : 20 pièces (4 par bobine)
• Fixation des bobines : Mécanisme à vis
• Surface des berceaux : Caoutchouc 10 mm
• Nombre d'arceaux internes : 7
• Supports entre arceaux : Oui
• Mécanisme de paroi avant : 4 points
