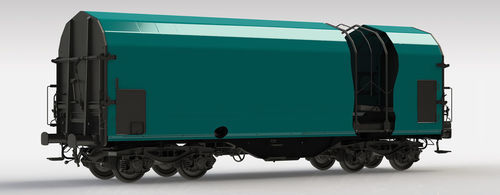

Transporteur à roues Shimmns

pour la sidérurgieélévateurde bobine

Caractéristiques

• Wagon couvert conçu pour le transport de bobines d'acier à froid, maintenues dans des berceaux dédiés.
• Les bobines sont protégées par une bâche ouvrable aux deux extrémités du wagon, permettant l'ouverture d'environ 2/3 du gabarit pour l'accès.
• Chargement et déchargement possibles par le haut et par les côtés à l'aide de grues industrielles et de chariots élévateurs.
• Conception conforme aux normes TSI, EN et UIC et portant le marquage TEN GE pour la circulation.
• Équipé du système breveté de protection de la cargaison ECSS (Efficient Coil Security System) ; les bras se commandent depuis un seul côté sans traverser le wagon.
• La transmission des bras repose sur un mécanisme différentiel ; le châssis est conforme à EN 12663-2 et UIC 530-1 pour le montage d'un accouplement automatique.

Capacités
Caractéristique | Berceau 1 | Berceau 2 | Berceau 3 | Berceau 4 | Berceau 5
Ø min. de la bobine [mm] | 1 000 | 800 | 1 000 | 800 | 1 000
Ø max. de la bobine [mm] | 2 250 | 1 700 | 2 700 | 1 700 | 2 250
Poids max. de la bobine [t] | 34/36 | 17 | 45 | 17 | 34/36


Avantages

• Options de tare réduite (à partir de 19,3 t).
• Entretien et maintenance simplifiés de la structure du wagon.
• Opération des bras accélérée pour la sécurisation et la libération des charges, réduisant le temps de manutention.
• Bras et habillage des parois avant réalisés avec des matériaux recyclables.
• Possibilité d'entraînement électrique des bras pour automatiser la sécurisation/libération des charges :
  • Nombre standard de bras : 20 pcs (fonctionne également avec 12 ou 16 pcs).
  • Largeur de chargement min. env. 470 mm ; largeur max. env. 2 100 mm.

Paramètres
Charge d'essieu | 22,5 t / essieu
Écartement | 1 435 mm
Gabarit | G1-TSI
Régime de frein | S
Type de frein | GP-A (K)
Vitesse max. pour 90,0 t | 100 km/h
Vitesse max. à 58,0 t | 120 km/h
Condition climatique | T1
R_min | 35,0 m
Longueur entre tampons | 12 040 mm
Tare | ~ 21,8 t / 21,0 t (bogies légers)
Charge utile | ~ 68,2 t
Type de bogie | Y25Ls1-K / Y25Lsd-KP1
Nombre de berceaux | 5
Largeur dans le berceau | 2 410 mm
Nombre de bras | 12 pcs (4 au milieu)
Type de fixation des bobines | UIC
Surface des berceaux | Contreplaqué 24 mm
Nombre d'arcs interm. | 7
Supports entre arcs | Oui
Mécanisme paroi avant | 4 points


Dimensions
Toutes les mesures sont en millimètres. Un schéma est disponible sur la fiche produit d'origine pour référence.
