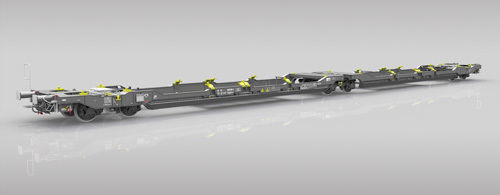

Transporteur à roues Sdggmrss

à plate-formepour conteneur

Caractéristiques

• Wagon articulé à deux plateformes sur trois bogies, appartenant à une nouvelle famille de wagons intermodaux.
• Adapté au transport de semi-remorques avec enveloppe selon le code de compatibilité "e" (IRS 50596-5).
• Permet également le transport de conteneurs ISO (20', 30', 40' et 45') et de caisses mobiles conformes à ISO 668, UIC 592 et IRS 50596-6.
• Conception conforme aux normes TSI, EN et UIC et muni du marquage TEN GE pour la circulation.
• Conforme à IRS 50596-6 et porte les marquages "C" et "P" avec code de compatibilité d'enveloppe "e".
• Le châssis est conforme à EN 12663-2.

Capacités

• Conteneurs des classes 1 – 1C, 1CC, 1CX, 1B, 1BB, 1BX, 1A, 1AA, 1AX, 1EE selon ISO 668.
• Caisses mobiles symétriques et asymétriques selon IRS 50592.
• Semi-remorques avec enveloppe selon le code de compatibilité "e" (IRS 50596-5).

Chargement
Les possibilités de chargement sont conformes au schéma de chargement fourni ; se référer au schéma pour l'emplacement précis et la répartition des charges par essieu.

Paramètres
Charge par essieu : 22,5 t
Écartement des rails : 1 435 mm
Gabarit de roulement : G1+GI1 – TSI WAG
Régime de frein : "S" ou "SS"
Type de frein : GP-A (K)
Vitesse max., régime SS (jusqu'à 20 t/essieu) : 120 km/h
Vitesse max., régime S (jusqu'à 14,5 t/essieu) : 120 km/h
Vitesse max., régime S/SS (jusqu'à 22,5 t/essieu) : 100 km/h
Conditions climatiques : T1, T3 – TSI WAG
R_min (wagon simple) : 75,0 m
Longueur tampons compris : 34 200 mm
Poids à vide : ~ 35,0 t
Charge utile : ~ 100,0 t
Hauteur de chargement des conteneurs : 1 155 mm
Type de bogie : Y25Ls(s)di(f)-KC1(V)

Caractéristiques techniques

• Charge par essieu : 22,5 t
• Écartement des rails : 1 435 mm
• Gabarit de roulement : G1+GI1 – TSI WAG
• Régime de frein : "S" ou "SS"
• Type de frein : GP-A (K)
• Vitesse max. (régime SS, jusqu'à 20 t/essieu) : 120 km/h
• Vitesse max. (régime S, jusqu'à 14,5 t/essieu) : 120 km/h
• Vitesse max. (régime S/SS, jusqu'à 22,5 t/essieu) : 100 km/h
• Conditions climatiques : T1, T3 – TSI WAG
• R_min (wagon simple) : 75,0 m
• Longueur tampons compris : 34 200 mm
• Poids à vide : ~ 35,0 t
• Charge utile : ~ 100,0 t
• Hauteur de chargement des conteneurs : 1 155 mm
• Type de bogie : Y25Ls(s)di(f)-KC1(V)
