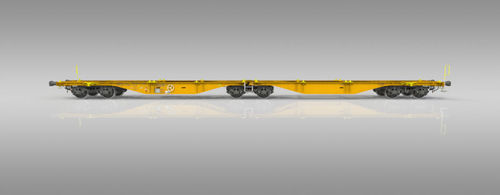

Transporteur à roues Sggrss 80´

à plate-formepour conteneur

Présentation
Ce wagon intermodal articulé Sggrss 80' à deux plates-formes sur trois bogies est conçu pour le transport efficace de conteneurs 20', 30' et 40' ainsi que de caisses mobiles compatibles. Le wagon est conforme aux normes TSI, EN et UIC et autorisé au trafic avec marquage TEN GE.

Caractéristiques

• Conception articulée à trois bogies offrant une meilleure répartition des charges et une réduction des efforts sur la voie.
• Conçu et certifié selon les exigences TSI, EN et UIC ; conformité UIC 596-6 avec marquage « C ».
• Grande capacité utile : environ 108,0 t au total sur les deux plates-formes.

Compatibilité
Adapté aux conteneurs selon UIC 592 (ISO 668) et aux caisses mobiles conformes à UIC 592 et UIC 596-6. Les possibilités de chargement sont précisées dans le diagramme de chargement.

• Séries de conteneurs fret 1 – 1CX, 1C, 1CC, 1AX, 1A, 1AA, + 1BX, 1B, 1BB (1)(2)(3)
• Caisses mobiles symétriques – (20), 40, + (30) (1), + (21), 22, 23, 24, (26), (29) (2), + (31) (3)
• Caisses mobiles asymétriques – NA + (81), 82, (84), (85), (86) (1), + (60) (2)(3)

Spécifications techniques

• Charge par essieu : 22,5 t / essieu
• Gabarit de voie : 1 435 mm
• Gabarit de chargement : G1-TSI
• Régime de frein : "SS" et "S"
• Type de frein : GP-A (K)
• Vitesse max. à 135,0 t : 100 km/h
• Vitesse max. à 120,0 t : 120 km/h
• Condition climatique : T1
• Rayon minimum Rmin (wagon simple dételé) : 75,0 m
• Longueur hors tampons : 26 040 mm
• Masse à vide : ~27,0 t
• Charge utile : ~108,0 t
• Hauteur de chargement : 1 155 mm
• Type de bogie : Y25Ls(s)1-KV
• Nombre d'ergots pour conteneurs : 16; 20; 24; 32; 40
