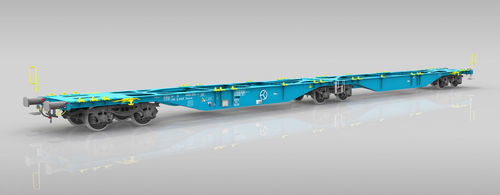

Transporteur à roues Sggmrss 90´

à plate-formepour conteneur

Caractéristiques

• Wagon articulé à deux plateformes sur trois bogies appartenant à une nouvelle famille de wagons intermodaux.
• Produit en plusieurs configurations pour transporter des conteneurs de différentes longueurs (20', 30', 40' et 45') et des caisses mobiles en transport intermodal.
• Conception conforme aux normes TSI, EN et UIC et portant le marquage TEN GE pour l'exploitation.
• Conforme à la norme IRS 50596-6 et portant l'apposition "C".
• Le châssis respecte les dispositions EN 12663-2 et UIC 530-1 pour le montage du coupleur automatique.

Capacités

• Prend en charge les classes de conteneurs ISO 668 : 1, 1C, 1B, 1A, 1EE.
• Accepte des caisses mobiles symétriques et asymétriques selon IRS 50592.
• Peut être équipé de superstructures spécialisées munies d'angles ISO adaptés.

Remarques
Les possibilités de chargement sont conformes au schéma de chargement.

Paramètres
Charge par essieu : 22,5 t / essieu
Écartement : 1,435 mm
Gabarit : G1+GI1 – TSI WAG
Régime de freinage : "S" ou "SS"
Type de frein : GP-A (K)
Vitesse max., régime SS (jusqu'à 20 t/essieu) : 120 km/h
Vitesse max., régime S (jusqu'à 14,5 t/essieu) : 120 km/h
Vitesse max., régime S/SS (jusqu'à 22,5 t/essieu) : 100 km/h
Condition climatique : T1 – TSI WAG
Rmin : 75,0 m
Longueur tampons : 29 590 mm
Poids à vide : ~27,8 t
Charge utile : ~107,2 t
Hauteur de chargement : 1 155 mm
Type de bogie : Y25Ls(s)1-KV

Caractéristiques techniques

• Charge par essieu : 22,5 t / essieu
• Écartement : 1,435 mm
• Gabarit : G1+GI1 – TSI WAG
• Régime de freinage : "S" ou "SS"
• Type de frein : GP-A (K)
• Vitesse max. (régime SS, jusqu'à 20 t/essieu) : 120 km/h
• Vitesse max. (régime S, jusqu'à 14,5 t/essieu) : 120 km/h
• Vitesse max. (régime S/SS, jusqu'à 22,5 t/essieu) : 100 km/h
• Condition climatique : T1 – TSI WAG
• Rayon minimal de courbure (Rmin) : 75,0 m
• Longueur tampons : 29 590 mm
• Poids à vide : environ 27,8 t
• Charge utile : environ 107,2 t
• Hauteur de chargement : 1 155 mm
• Type de bogie : Y25Ls(s)1-KV
• Conteneurs compatibles : classes ISO 668 (20', 30', 40', 45') et caisses mobiles selon IRS 50592
