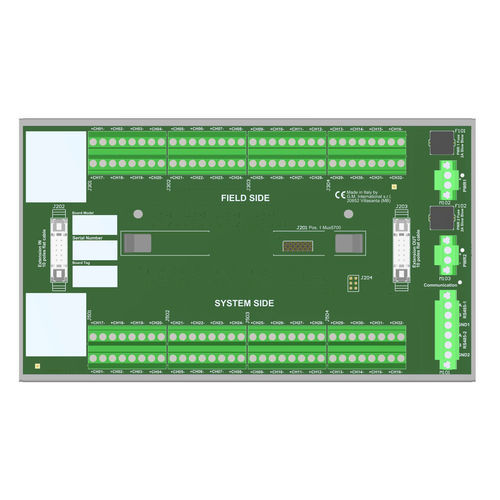

Bloc de jonction enfichable TBE-D5001-HRT-007

de puissanceen matière plastique

Terme multiplexeur SIL3 HART®. Carte avec sorties terminales (pour cartes AI avec impédance d'entrée de 0 Ω à 50 Ω)Cette carte de terminaison avec boîtier (TBE) permet la surveillance à distance de toute boucle de terrain 4/20 mA compatible HART®. Elle est assurée par un modem multiplexeur HART® série 5700 monté localement et des connecteurs d'interface de bornier pour accéder aux boucles concernées. La carte est installée en série avec les boucles et est totalement transparente pour l'émetteur et le récepteur. Ce modèle est adapté à l'interfaçage des cartes AI des automates programmables de sécurité avec une impédance d'entrée de 0 Ω à 50 Ω. La carte de terminaison TBE-D5001-HRT-007 prend en charge 32 voies. Elle peut être étendue avec des unités supplémentaires (jusqu'à 8) pour gérer les 256 voies disponibles sur le modem multiplexeur HART® série 5700. Le multiplexeur se connecte, via l'interface RS-485, à un PC externe exécutant un logiciel FDT (PACTware™, etc.) via un gestionnaire de types de périphériques (DTM) dédié. Le PC peut communiquer avec plusieurs unités Mux, situées sur différentes cartes, en mode RS-485 multipoint. La carte de terminaison HART® TBE-D5001-HRT-007 est certifiée SIL 3 et n'interfère donc pas avec les boucles de signaux. L'alimentation 24 VCC de la TBE est connectée à deux borniers enfichables, pour une alimentation redondante.SIL3 / SC3Installation en Zone 2/Div. 2Carte de multiplexage HART® pouvant contenir jusqu'à 32 signaux analogiques (extensible jusqu'à 256)Jusqu'à 16128 appareils intelligents dans un réseau à topologie complèteConvient aux cartes AI avec une impédance d'entrée de 0 Ω à 50 ΩBoucles 4/20 mA isolées avec deux condensateurs (résistant aux courts-circuits)Borne dédiée pour connecter le blindage du câble RS-485Double borne pour faciliter le multipoint du câble RS-485Coûts d’installation et de maintenance des câbles réduitsAlimentation redondanteMatériel de montage fourni pour un kit de montage sur rail DIN uniqueCaractéristiques / Spécifications techniques :Nombre de postes : 1 x modem multiplexeur HART® série 5700Nombre maximum de voies : 32 sur une seule carte, extensible à 256 avec 8 cartes et 1 modem multiplexeur HART® série 5700. Jusqu'à 16128 appareils intelligents en topologie complète avec 63 cartes et 504 modems multiplexeurs HART® série 5700.Tension d'alimentation : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, doubles borniers pour alimentation redondante, avec diodes OU pour mélanger les tensions d'alimentation.Consommation électrique : 45 mA à 24 Vdc avec topologie complète (8 cartes), typique.Connexion alimentation : Borniers à vis déconnectables enfichables polarisés pour accueillir des terminaisons jusqu'à 2.5 mm².Fusible de protection : 2 Un décalage dans le temps.Connexion HART : Borniers à vis 32+32 pour accueillir des terminaisons jusqu'à 2.5 mm².Tension d'isolement canal à canal : 50 V.Interface TB supplémentaire : 2 x connecteurs mâles pour câble plat 10 pôles (nécessite un connecteur femelle homologue).Câble : câbles plats CABF022, CABF023, CABF024.Température de fonctionnement : –40 à +70 °C.Altitude max : 2000mTempérature de stockage : –45 à +80 °C.Montage : Matériel inclus pour le montage sur un seul rail DIN 35 mm.Poids : environ 1.08 kg (+ 50 g de clips plastiques ou 380 g de clips métalliques).Localisation : installation en zone sûre ou zone 2, groupe IIC T4 ou classe 1, Div. 2, Groupe A, B, C, D, T4.Dimensions : Largeur 235 mm, Profondeur 135 mm, Hauteur 154 mm.
