Bloc de jonction enfichable TBE-D5001-HRT-006

de puissanceen matière plastique

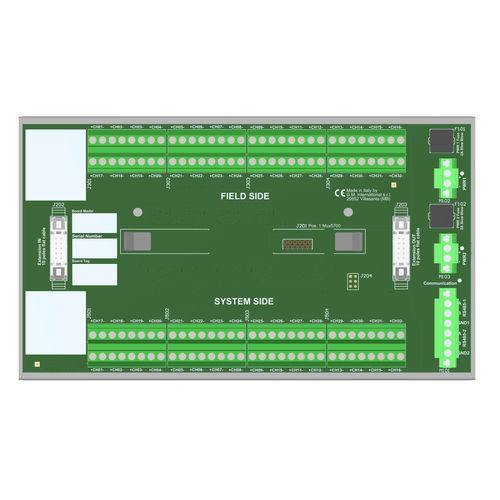

SIL3 HART® Mux Term. Cette carte de terminaison avec boîtier (TBE) permet la surveillance à distance de n'importe quelle boucle de terrain 4/20 mA compatible HART®. Ceci est possible grâce à un modem multiplexeur HART® de la série 5700 monté localement et aux connecteurs d'interface du bornier permettant d'accéder aux boucles concernées. La carte est installée en série sur les boucles et est totalement transparente pour l'émetteur et le récepteur. Ce modèle convient à l'interfaçage des cartes AI des automates de sécurité avec une impédance d'entrée de 100 Ω à 150 Ω. La carte de terminaison TBE-D5001-HRT-006 prend en charge 32 canaux. Cependant, elle peut être complétée par des unités supplémentaires (jusqu'à 8) pour gérer les 256 canaux disponibles sur le modem multiplexeur HART® de la série 5700. L'unité Mux se connecte, via l'interface RS-485, à un PC externe exécutant un logiciel basé sur FDT (PACTware™, etc...) par l'intermédiaire d'un gestionnaire de type d'appareil (DTM) dédié. Le PC peut communiquer avec plusieurs unités Mux, situées sur des cartes différentes, dans un mode RS-485 multipoint. La carte de terminaison HART® TBE-D5001-HRT-006 est certifiée SIL 3 comme n'interférant pas avec les boucles de signaux. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.SIL 3 / SC 3Installation en Zone 2/Div. 2Carte de multiplexage HART® jusqu'à 32 signaux analogiques (extensible à 256)Jusqu'à 16128 appareils intelligents dans un réseau à topologie complèteConvient aux cartes AI avec une impédance d'entrée de 100 Ω à 150 Ω4 boucles de 20 mA isolées par des condensateurs doubles (résistant aux courts-circuits)Borne dédiée pour connecter le blindage du câble RS-485Double borne pour faciliter le multi-drop du câble RS-485Frais d'installation et de maintenance des câbles réduitsAlimentation redondanteMatériel de montage fourni pour le kit de montage sur rail DIN simpleDonnées techniquesGénéralNombre de positions1 x HART® Multiplexer Modem série 5700.Nombre maximal de canaux32 sur une seule carte, extensible à 256 avec 8 cartes et 1 modem multiplexeur HART® série 5700. Jusqu'à 16128 appareils intelligents en topologie complète avec 504 cartes et 63 modems multiplexeurs HART® de la série 5700.Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant45 mA @ 24 Vdc en topologie complète (8 cartes), typique.Interface HARTConnexion32+32 borniers à vis pour accueillir des terminaisons jusqu'à 2,5 mm².Tension d'isolation de canal à canal50 V.Interface TBs supplémentaireConnexion2 x câble plat 10 pôles connecteurs mâles (nécessite un connecteur femelle correspondant).Câblecâbles plats CABF022, CABF023, CABF024.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Altitude maximale2000 m a.s.l.Température de stockageLimites de température -45 à +80 °C.Type de montageMatériel inclus pour montage sur rail DIN simple 35 mm.Poidsenviron 1,08 kg (+ 50 g clips plastiques ou 380 g clips métalliques).EmplacementInstallation en zone sûre ou zone 2, groupe IIC T4, ou classe 1, div. 2, groupe A, B, C, D, T4.DimensionsLargeur 235 mm, profondeur 135 mm, hauteur 154 mm.État : ACTIVECanaux : 32CertificationsATEX : UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (Europe, UL 20 ATEX 2492X, UL, 2021-02-25)EMC : 5700 and TB EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82359/24, CONTROL, 2024-09-26)Ex : UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series Divisions (Amérique du Nord, E222308-20210226, UL, 2021-03-18)IECEx : UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (International, IECEx ULD 20.0042X, UL, 2021-02-25)SIL : TUV IT 25 SIL 0634 Résumé du certificat SIL (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Déclarations de conformitéDéclaration de conformité UE pour 5700, TBE-D5001-HRT-xxxDéclaration UE cartes de terminaison TB, TBE, TUEDéclaration de conformité G3AccessoiresTBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024Caractéristiques techniques (Résumé)Modèle : TBE-D5001-HRT-006Channels: 32 (extensible à 256)Impédance d'entrée : 100 Ω à 150 ΩAlimentation électrique : 24 Vdc (20-30 Vdc), redondanteTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CDimensions : 235 x 135 x 154 mmPoids : environ 1,08 kgMontage : Rail DIN 35 mmCertifications : SIL 3, ATEX, IECEx, EMC, Ex
