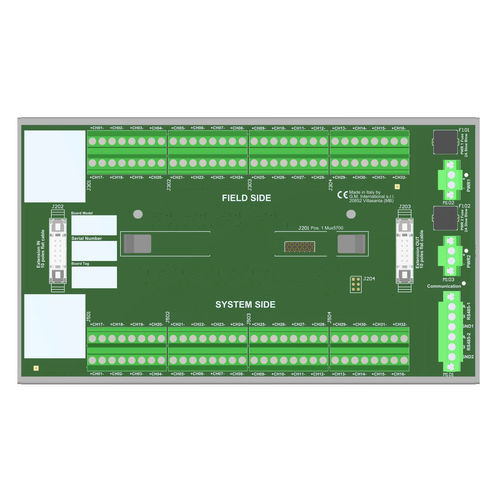

Bloc de jonction enfichable TBE-D5001-HRT-004

de puissanceen matière plastique

Carte de terminaison SIL3 HART® Mux avec sorties terminales (pour cartes AI avec impédance d'entrée de 250 Ω et cartes AO) Carte avec sorties terminales (pour cartes AI avec impédance d'entrée de 250 Ω et cartes AO)Cette carte de terminaison avec boîtier (TBE) permet la surveillance à distance de n'importe quelle boucle de terrain 4/20 mA compatible HART®. Ceci est possible grâce à un modem multiplexeur HART® de la série 5700 monté localement et aux connecteurs d'interface du bornier permettant d'accéder aux boucles concernées. La carte est installée en série sur les boucles et est totalement transparente pour l'émetteur et le récepteur. Ce modèle convient à l'interfaçage des cartes AI des automates de sécurité avec une impédance d'entrée typique de 250 Ω et des cartes AO. La carte de terminaison TBE-D5001-HRT-004 supporte 32 canaux. Cependant, elle peut être complétée par des unités supplémentaires (jusqu'à 8) pour gérer les 256 canaux disponibles sur le modem multiplexeur HART® de la série 5700. L'unité Mux se connecte, via l'interface RS-485, à un PC externe exécutant un logiciel basé sur FDT (PACTware™, etc...) par l'intermédiaire d'un gestionnaire de type d'appareil (DTM) dédié. Le PC peut communiquer avec plusieurs unités Mux, situées sur des cartes différentes, dans un mode RS-485 multipoint. La carte de terminaison HART® TBE-D5001-HRT-004 est certifiée SIL 3 comme n'interférant pas avec les boucles de signaux. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.SIL 3 / SC 3Installation en Zone 2/Div. 2Carte de multiplexage HART® jusqu'à 32 signaux analogiques (extensible à 256)Jusqu'à 16128 appareils intelligents dans un réseau à topologie complèteConvient aux cartes AI avec une impédance d'entrée de 250 Ω et aux cartes AO4/20 mA boucles isolées avec des condensateurs doubles (résistant aux courts-circuits)Borne dédiée pour connecter le blindage du câble RS-485Double borne pour faciliter le multi-drop du câble RS-485Coûts d'installation et de maintenance des câbles réduitsAlimentation redondanteMatériel de montage fourni pour le kit de montage sur rail DIN simpleCaractéristiques techniques:Généralités:Nombre de positions : 1 x HART® Multiplexer Modem série 5700.Nombre maximum de canaux : 32 sur une seule carte, extensible à 256 avec 8 cartes et 1 multiplexeur HART® série 5700. Jusqu'à 16128 appareils intelligents en topologie complète avec 504 cartes et 63 multiplexeurs HART® de la série 5700.Alimentation:Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant : 45 mA @ 24 Vdc avec topologie complète (8 cartes), typique.Connexion : par borniers à vis à déconnexion enfichables polarisés pour accommoder des terminaisons jusqu'à 2,5 mm².Fusible de protection : 2 A à retardement.Interface HART:Connexion : 32+32 borniers à vis pour accueillir des terminaisons jusqu'à 2,5 mm².Tension d'isolation canal à canal : 50 V.Interface TBs supplémentaire:Connexion : 2 x câble plat 10 pôles connecteurs mâles (nécessite un connecteur femelle correspondant).Câble : câbles plats CABF022, CABF023, CABF024.Conditions environnementales:Température de fonctionnement : -40 à +70 °C.Altitude maximale : 2000 m a.s.l.Température de stockage : -45 à +80 °C.Fixation:Type : Matériel inclus pour montage sur rail DIN simple 35 mm.Poids : environ 1,08 kg (+ 50 g clips plastiques ou 380 g clips métalliques).Emplacement : installation en zone sûre ou zone 2, groupe IIC T4, ou classe 1, div. 2, groupe A, B, C, D, T4.Dimensions : Largeur 235 mm, profondeur 135 mm, hauteur 154 mm.Certifications:ATEX : UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateEMC : 5700 et TB EAC EMC Declaration of ConformityEx : UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series DivisionsIECEx : UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateSIL : TUV IT 25 SIL 0634 SIL Certificate SummaryChannels : 32 (extensible à 256 avec des cartes supplémentaires)Statut : ACTIF
