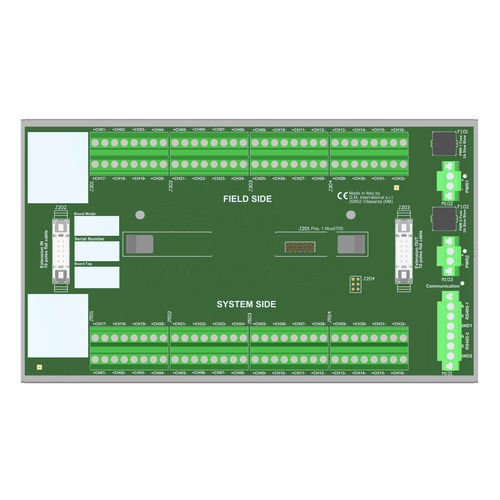

Bloc de jonction enfichable TBE-D5001-HRT-005

de puissanceen matière plastique

SIL3 HART® Mux Termination Board with Terminal Outputs (for AI cards with 1/5 V input signal)Cette Termination Board with Enclosure (TBE) permet la surveillance à distance de n'importe quelle boucle de terrain 4/20 mA compatible HART®. Pour ce faire, un modem multiplexeur HART® de la série 5700 est monté localement et des connecteurs d'interface à bornier permettent d'accéder aux boucles concernées. La carte est installée en série sur les boucles et est totalement transparente pour l'émetteur et le récepteur. Ce modèle convient à l'interfaçage des cartes AI des automates de sécurité nécessitant un signal d'entrée de 1/5 V. La carte de terminaison TBE-D5001-HRT-005 supporte 32 canaux. Elle peut être complétée par des unités supplémentaires (jusqu'à 8) pour gérer les 256 canaux disponibles sur le modem multiplexeur HART® de la série 5700. L'unité Mux se connecte, via l'interface RS-485, à un PC externe exécutant un logiciel basé sur FDT (PACTware™, etc.) par l'intermédiaire d'un gestionnaire de type de dispositif (DTM) dédié. Le PC peut communiquer avec plusieurs unités Mux, situées sur des cartes différentes, en mode RS-485 multipoint. La carte de terminaison HART® TBE-D5001-HRT-005 est certifiée SIL 3 comme n'interférant pas avec les boucles de signaux. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.CARACTERISTIQUESSSIL 3 / SC 3Installation en Zone 2/Div. 2Carte de multiplexage HART® jusqu'à 32 signaux analogiques (extensible à 256)Jusqu'à 16128 appareils intelligents dans un réseau à topologie complèteConvient aux cartes AI nécessitant un signal d'entrée de 1/5 V (conversion embarquée)Boucles 4/20 mA isolées par des condensateurs doubles (résistants aux courts-circuits)Borne dédiée pour connecter le blindage du câble RS-485Double borne pour faciliter le multi-drop du câble RS-485Réduire les coûts d'installation et de maintenance des câblesAlimentation redondanteMatériel de montage fourni pour le kit de montage sur rail DIN simpleGénéralNombre de positions1 x HART® Multiplexer Modem série 5700.Nombre maximum de canaux32 sur une seule carte, extensible à 256 avec 8 cartes et 1 modem multiplexeur HART® série 5700. Jusqu'à 16128 appareils intelligents en topologie complète avec 504 cartes et 63 modems multiplexeurs HART® de la série 5700.Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant45 mA @ 24 Vdc en topologie complète (8 cartes), typique.Interface HARTConnexion32+32 borniers à vis pour accueillir des terminaisons jusqu'à 2,5 mm².Tension d'isolation de canal à canal50 V.Interface TBs supplémentaireConnexion2 x câble plat 10 pôles connecteurs mâles (nécessite un connecteur femelle correspondant).Câblecâbles plats CABF022, CABF023, CABF024.Conditions environnementalesTempérature de fonctionnement-40 à +70 °C.Altitude maximale2000 m a.s.l.Température de stockage-45 à +80 °C.Type de montageMatériel inclus pour montage sur rail DIN simple 35 mm.Poidsenviron 1,08 kg (+ 50 g clips plastiques ou 380 g clips métalliques).EmplacementInstallation en zone sûre ou zone 2, groupe IIC T4, ou classe 1, div. 2, groupe A, B, C, D, T4.DimensionsLargeur 235 mm, profondeur 135 mm, hauteur 154 mm.Spécifications techniques/caractéristiquesModèle : TBE-D5001-HRT-005Channels: 32 (extensible à 256)Alimentation : 24 Vdc nominal (20-30 Vdc)Consommation de courant : 45 mA @ 24 Vdc (typique, avec 8 cartes)Température de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CAltitude maximale : 2000 m a.s.l.Montage : Rail DIN 35 mmPoids : environ 1,08 kg (+ clips)Dimensions : 235 x 135 x 154 mm (L x P x H)Emplacement : Zone de sécurité ou Zone 2, Groupe IIC T4, ou Classe 1, Div. 2, Groupe A, B, C, D, T4Isolation de canal à canal : 50 VRAlimentation redondante prise en chargeCertifications : SIL 3, ATEX, IECEx, EMC, Ex, TUV
