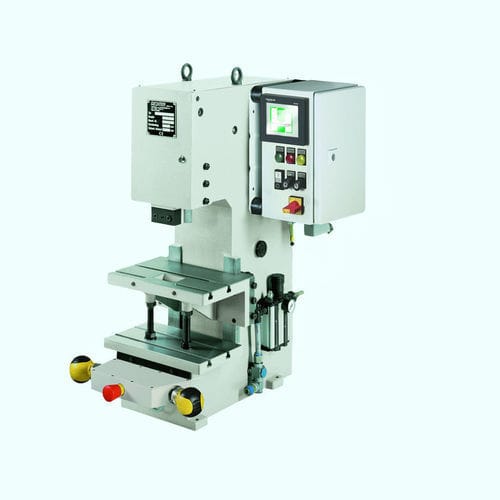

Presse pneumatique 100 KHP

à col de cygneà genouillèreavec table mobile

Tableau des dimensions
A2 : 1010
B : 540
D : 360
E : 160
G : 71
U : 44
V : Ø 25 H7
Xmin : 140
Xmax : 275
X1 : 0-40
Y : 1001

Spécifications

• Type de presse : bâti en C avec table réglable
• Commande : avec commande (optionnelle)
• Déport : 160 mm
• Hauteur d'installation réglable : max. 275 mm
• Course : 5 mm - 40 mm
• Génération de force : levier basculant (knee/toggle)
• Force max. au point bas : 100 kN
• Pression de service : 6 bar
• Alésage de centrage : Ø 25 H7
• Pièce de serrage : pièce de serrage amovible
• Guidage anti-torsion : guidage par prisme
• Guidage réglable sans jeu : par cale de réglage
• Raccord flexible : 1/2''
• Commande de sécurité deux mains ES06 : option
• Commande de sécurité deux mains ZS06 : option
• Commande de sécurité deux mains ZS08 : option
• Commande de sécurité deux mains SpiceFlex : option
• Couleur standard : RAL 7035
• Poids : 354 kg

Accessoires

• Goupille de serrage sans collerette
• Goupille de serrage avec collerette
• Table rotative 2–24 dents, adaptée aux presses avec commande SpiceFlex / D-Con
• Pédale câblée avec connecteur pour SpiceFlex / D-Con
• Commande de sécurité deux mains ZS08
• SpiceFlex modulaire
• Pièce d'articulation réglable, réglage fin du poussoir
• Série SE pour commande de sécurité deux mains simple

Table coulissante

• Table coulissante haute capacité, mécanique
• Table coulissante haute capacité, mécanique avec verrou
• Table coulissante haute capacité, mécanique avec commande électropneumatique

Unique
Unique à GECHTER : guidage par prisme réglable sans jeu. La pièce de serrage peut être retirée vers l'avant sans endommager la goupille de serrage.

Caractéristiques / spécifications techniques

• Série modèle : KHP
• Force max. : 100 kN
• Pression de service : 6 bar
• Course : 5 mm - 40 mm
• Déport : 160 mm
• Hauteur d'installation réglable : max. 275 mm
• Alésage de centrage : Ø 25 H7
• Raccord flexible : 1/2''
• Poids : 354 kg
• Type de presse : bâti en C avec table réglable
• Génération de force : levier basculant
• Pièce de serrage : pièce de serrage amovible
• Guidage : guidage par prisme, réglable sans jeu par cale
• Couleur standard : RAL 7035
• Commandes de sécurité deux mains : ES06 / ZS06 / ZS08 / SpiceFlex (option)
