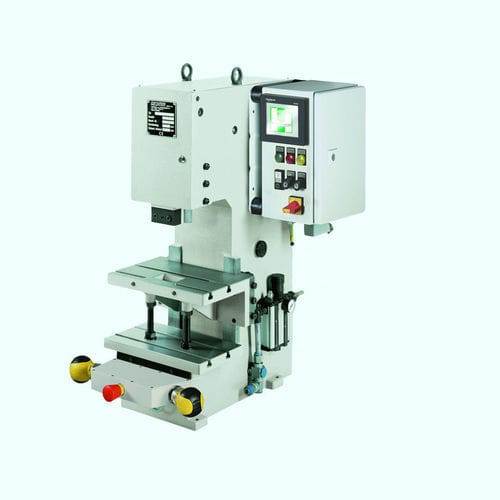

Presse pneumatique 70 KHP

à genouillèreavec pédale de contrôle

Aperçu du produit
Presse à genouillère pneumatique, modèle KHP, offrant une force maximale de 70 kN. Course réglable de 5 mm à 62 mm. Hauteur d'installation réglable jusqu'à 295 mm. Pression de service : 6 bar. Déport (E) : 160 mm. Couleur standard RAL 7035. Poids : 354 kg.

Dimensions
A2 : 1010
B : 450
D : 360
E : 160
G : 71
U : 44
V : Ø 25 H7
Xmin : 160
Xmax : 295
X1 : 0-62
Y : 1001

Accessoires

• Pédale câblée avec prise pour SpiceFlex / D-Con
• Contrôle de sécurité deux mains ZS08
• SpiceFlex modulaire
• Pièce articulée réglable, réglage fin du poussoir
• Série SE pour commande de sécurité deux mains simple
• Bouton de serrage sans collerette
• Bouton de serrage avec collerette
• Table tournante 2–24 divisions, adaptée aux presses avec contrôle SpiceFlex / D-Con

Options de table coulissante

• Table coulissante haute charge, mécanique
• Table coulissante haute charge, mécanique avec verrou
• Table coulissante haute charge, mécanique avec commande électropneumatique

Caractéristiques particulières
Guidage prismatique réglable sans jeu. Pièce de serrage amovible accessible par l'avant. Conception du bouton de serrage évitant d'endommager la pièce de serrage.

Caractéristiques techniques

• Type de presse : Presse à genouillère pneumatique
• Commande : Contrôle (optionnel)
• Déport (E) : 160 mm
• Hauteur d'installation réglable : Max. 295 mm
• Course : 5 mm - 62 mm
• Génération de force : Levier articulé
• Force maximale au PMB : 70 kN
• Pression de service : 6 bar
• Alésage de localisation : Ø 25 H7
• Pièce serrée : Pièce de serrage amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par cales de réglage
• Raccord pneumatique : 1/2''
• Commande de sécurité deux mains ZS08 : Option
• Commande de sécurité deux mains SpiceFlex : Option
• Couleur standard : RAL 7035
• Poids : 354 kg
